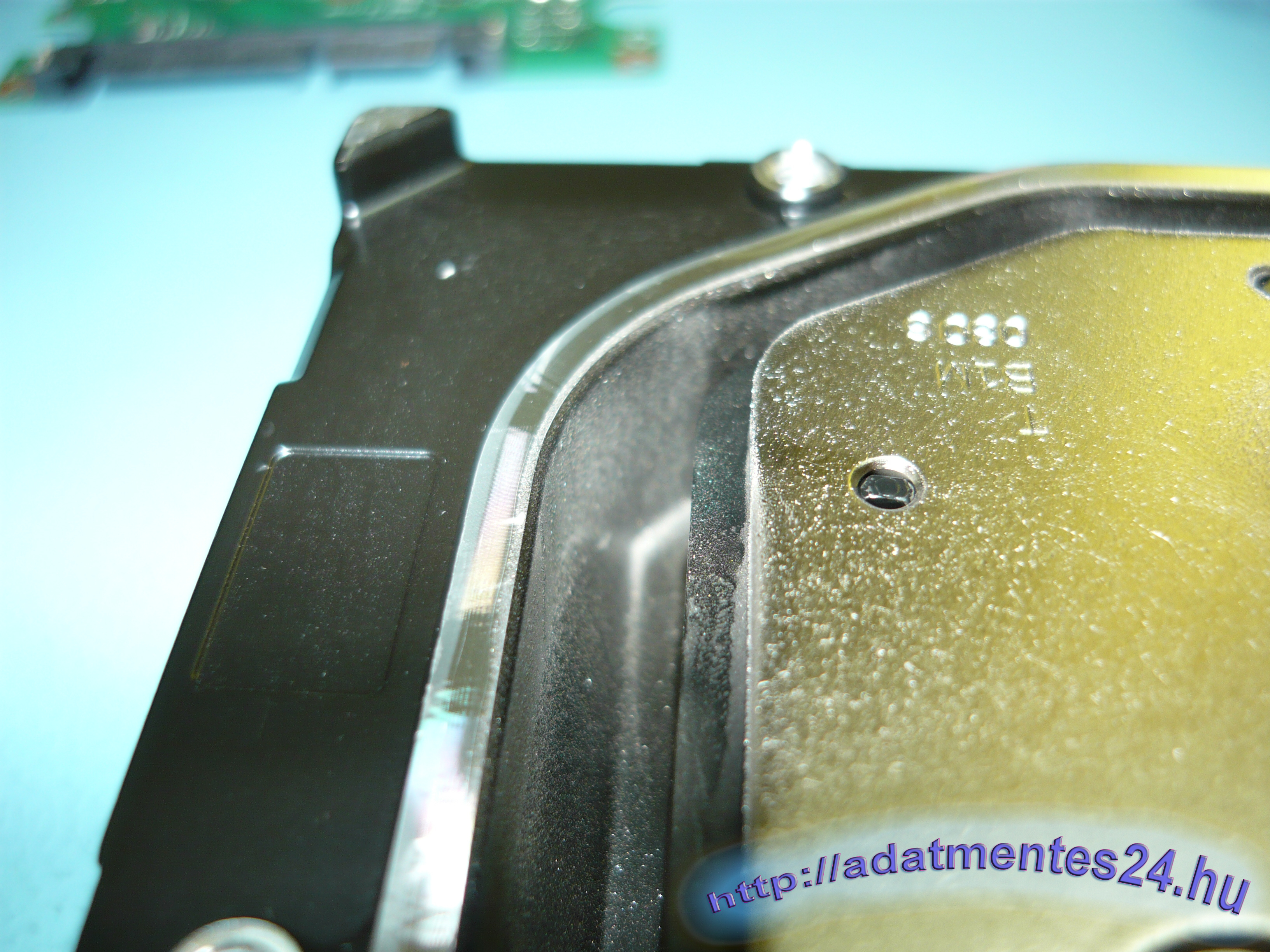

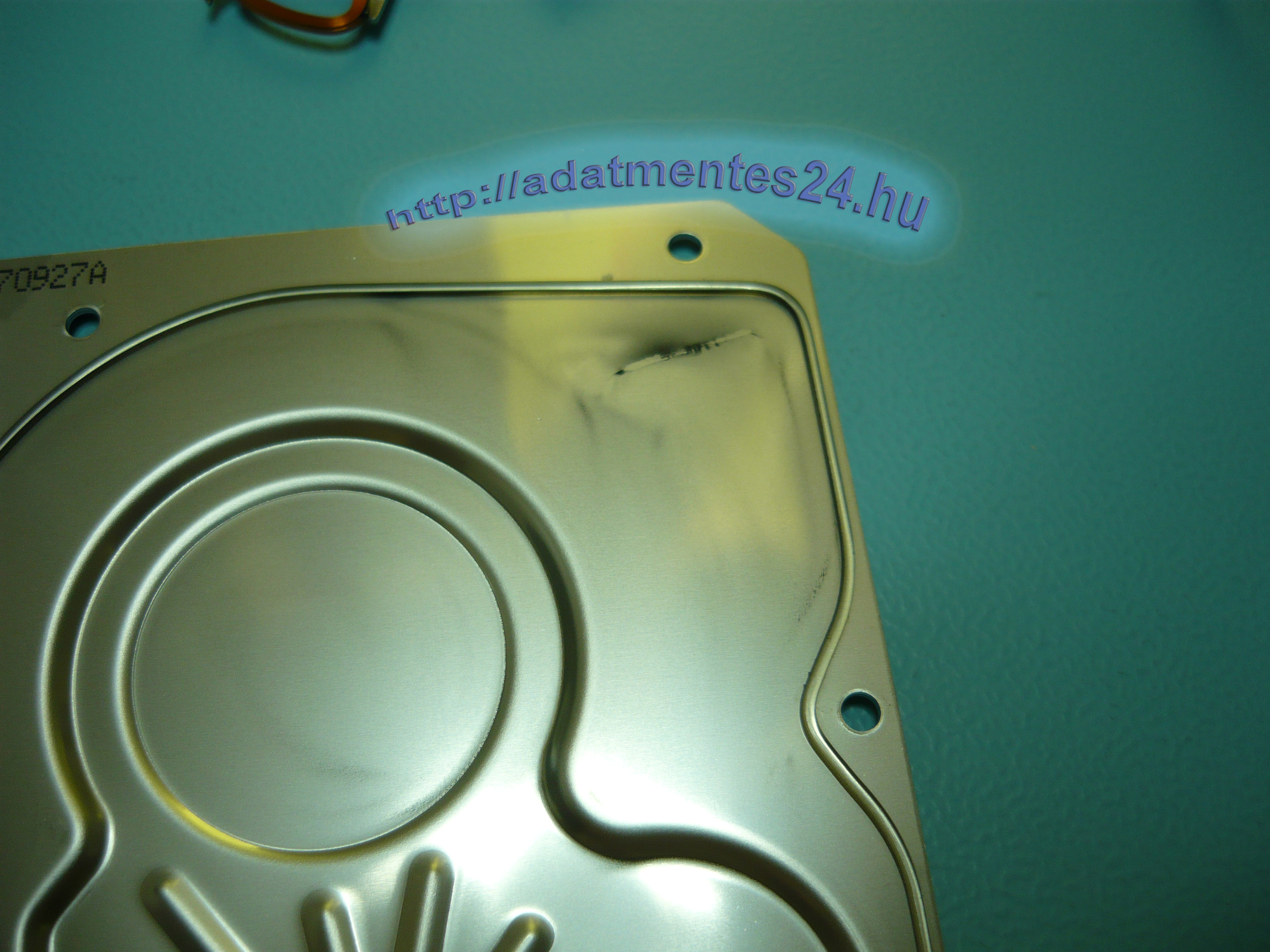

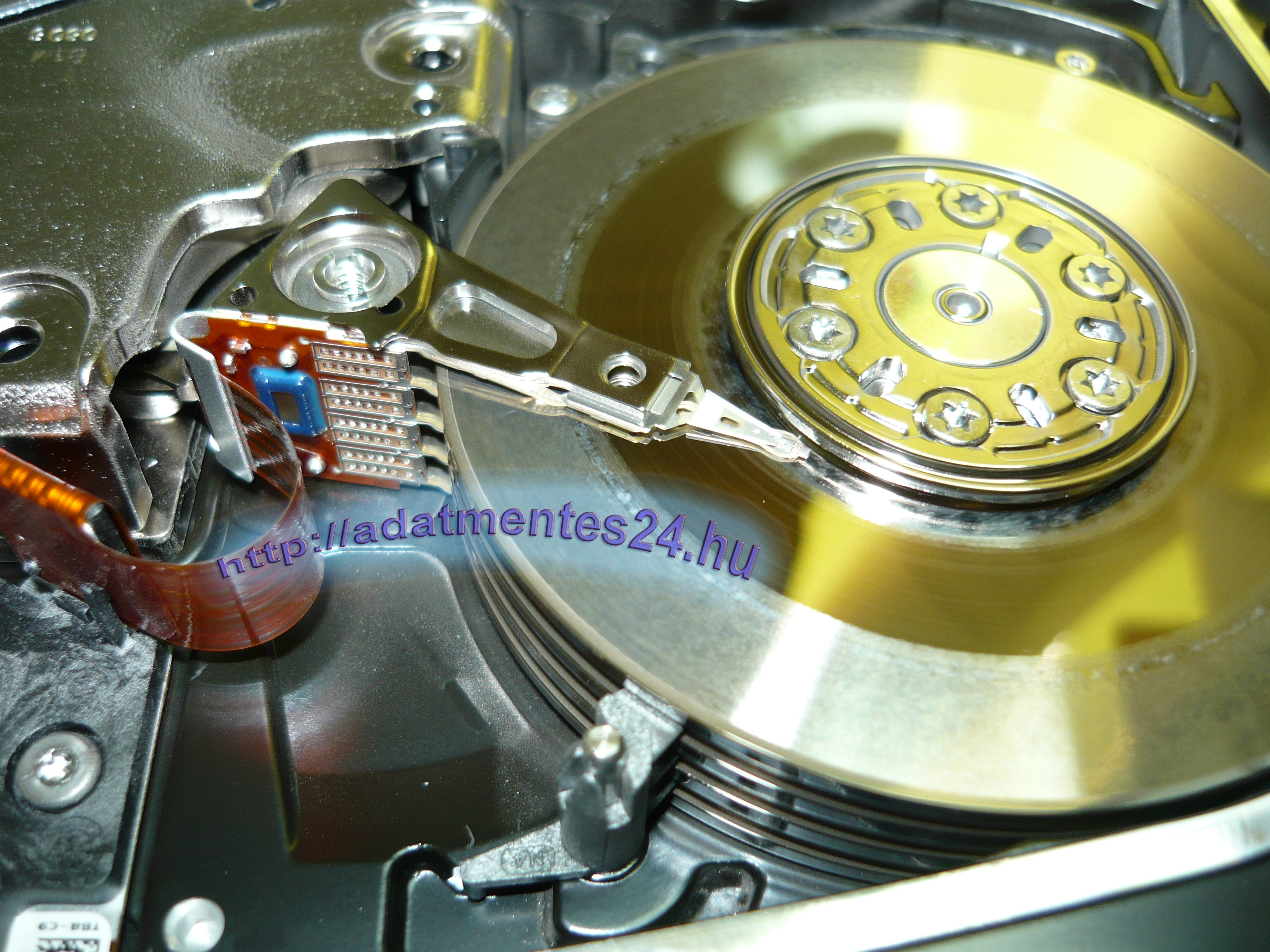

A képsorozaton egy ügyetlen próbálkozásból eredő csavarhúzó általi halált láthatunk.
Az ügyfél úgy gondolta, hogy megpróbálja saját kezűleg megműteni a kattogós HDD-jét.
Az eredménye jól látható a képeken.

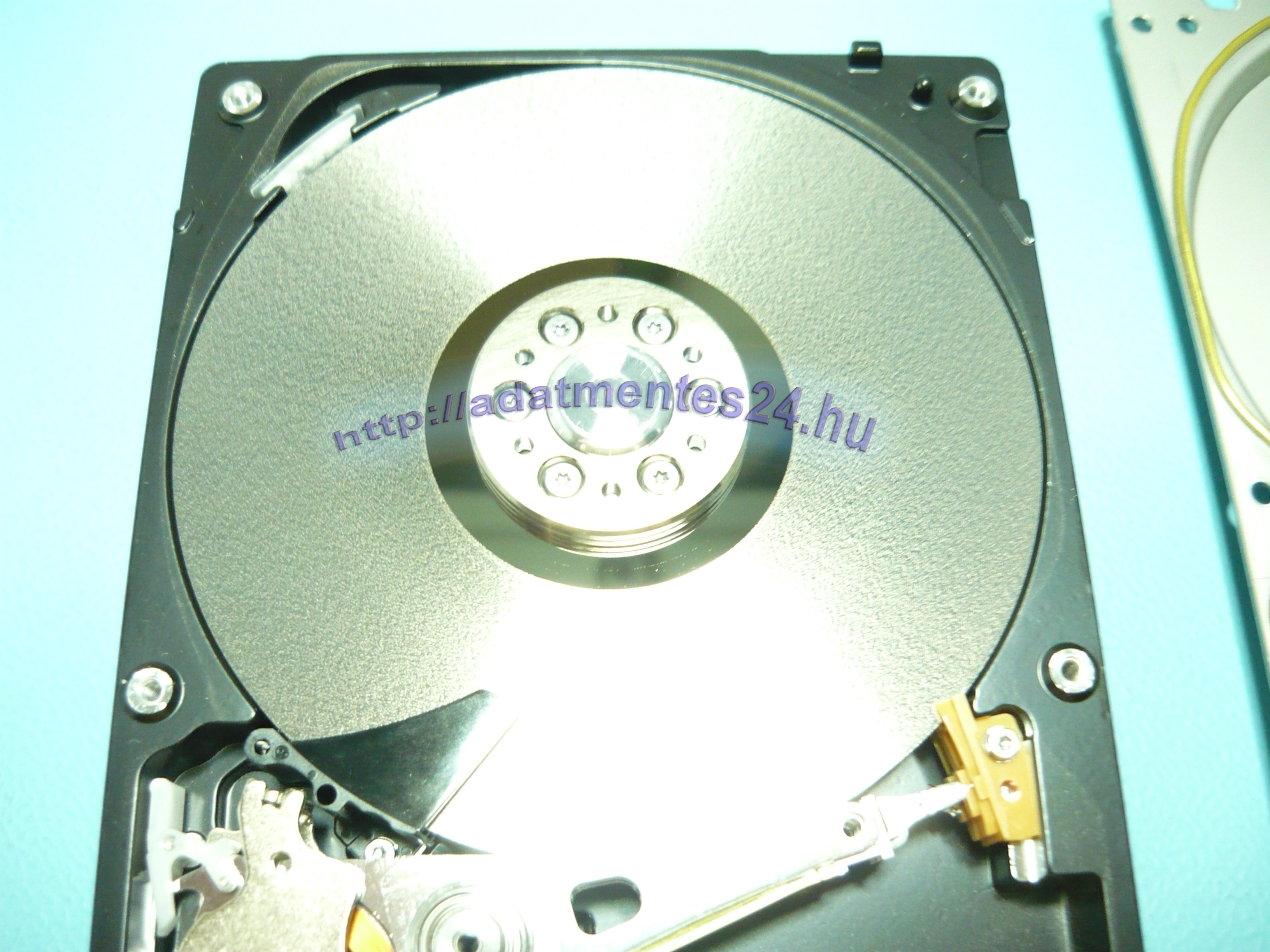

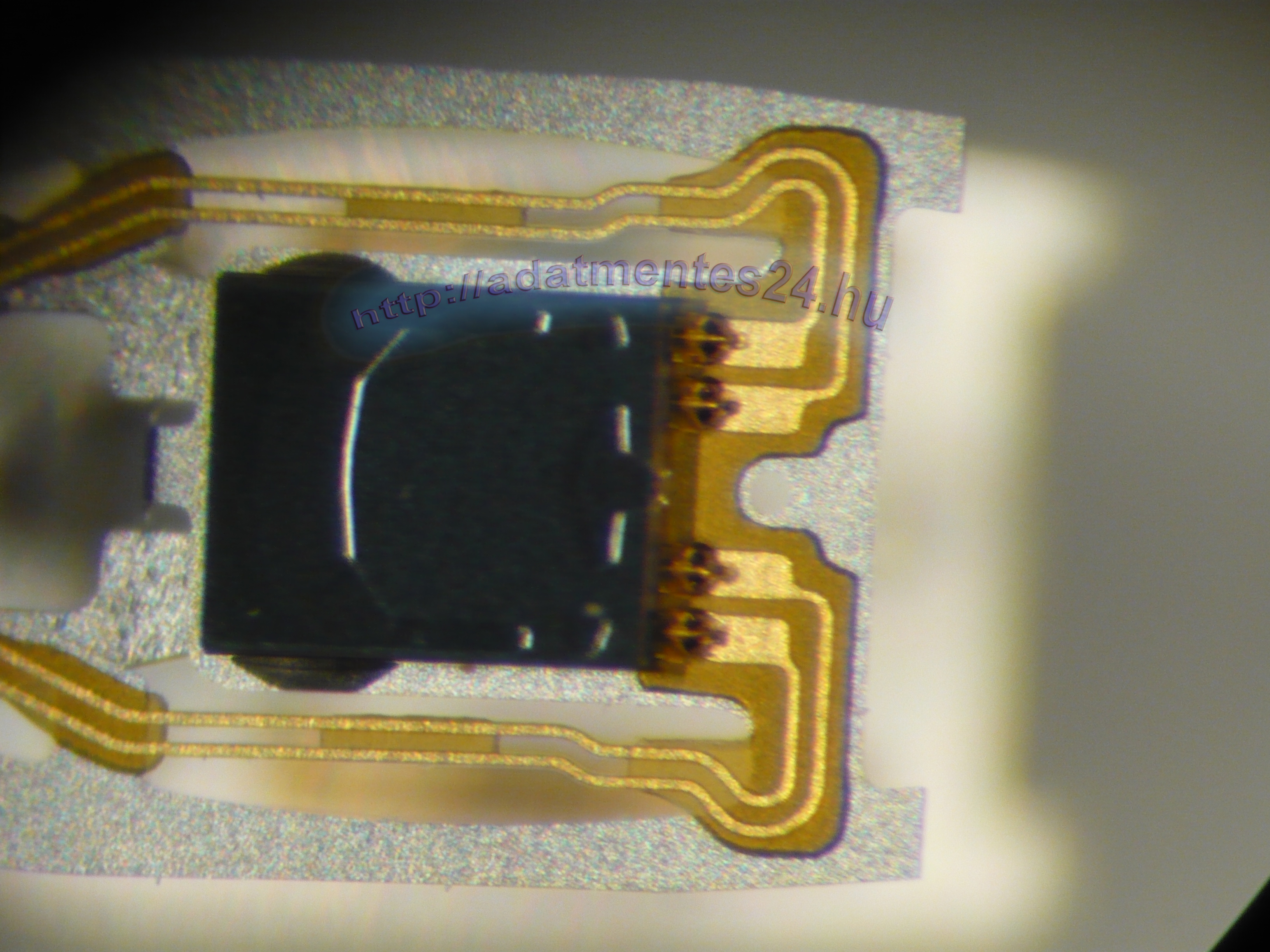

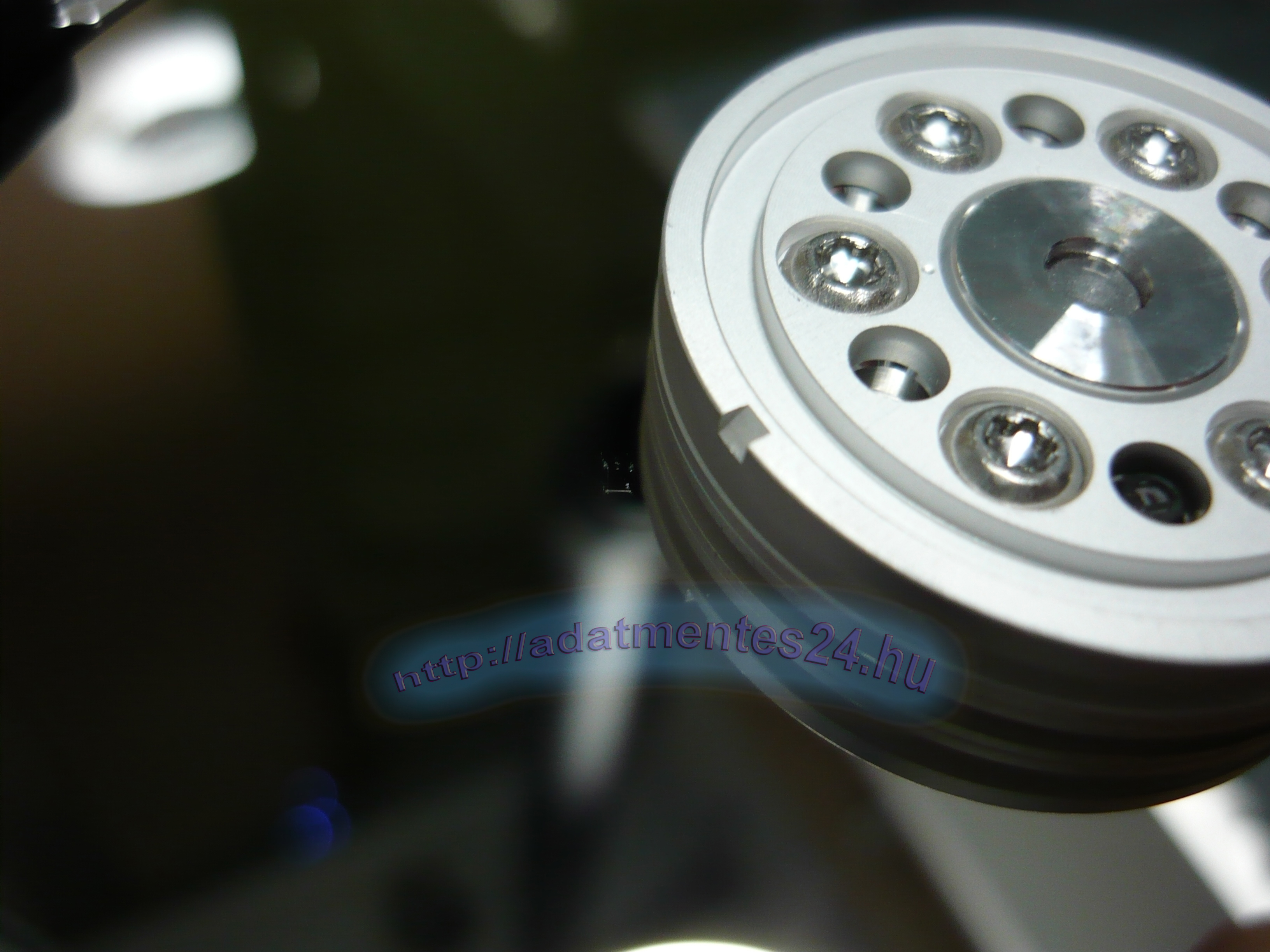

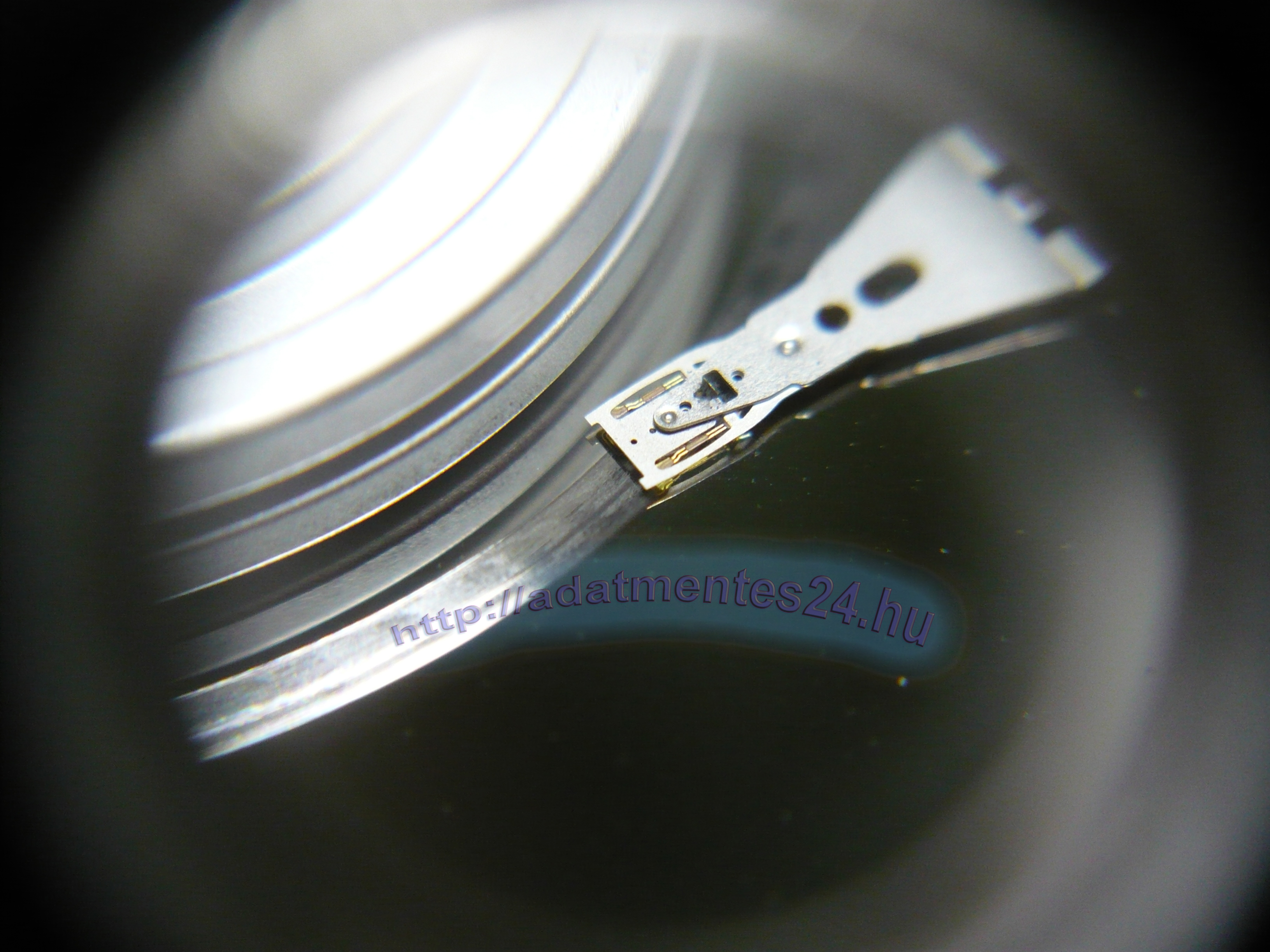

A képsorozaton egy működő Maxtor Calypso családnevű 3 fejes szerelvény 1 fejét láthatjuk.

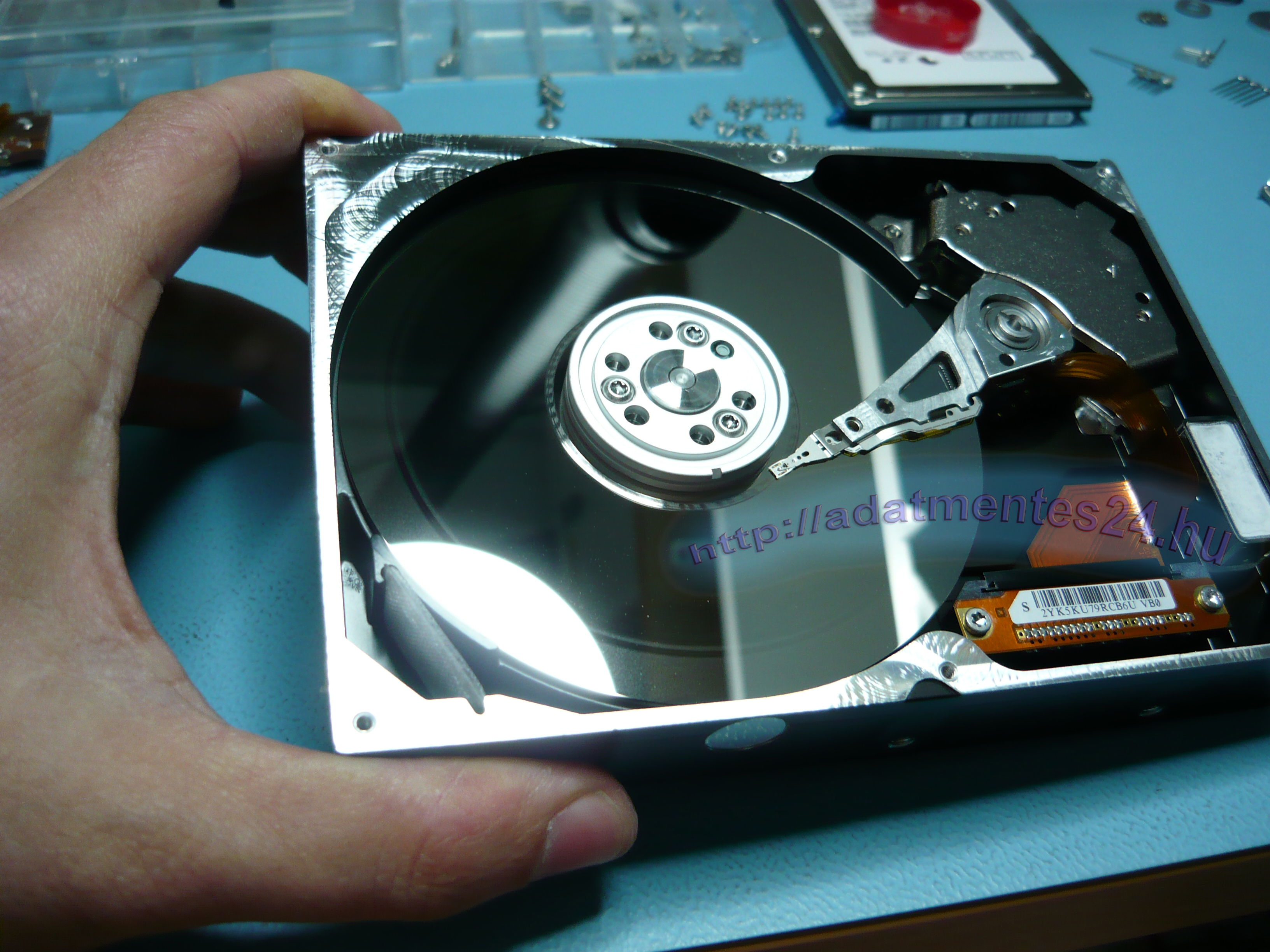

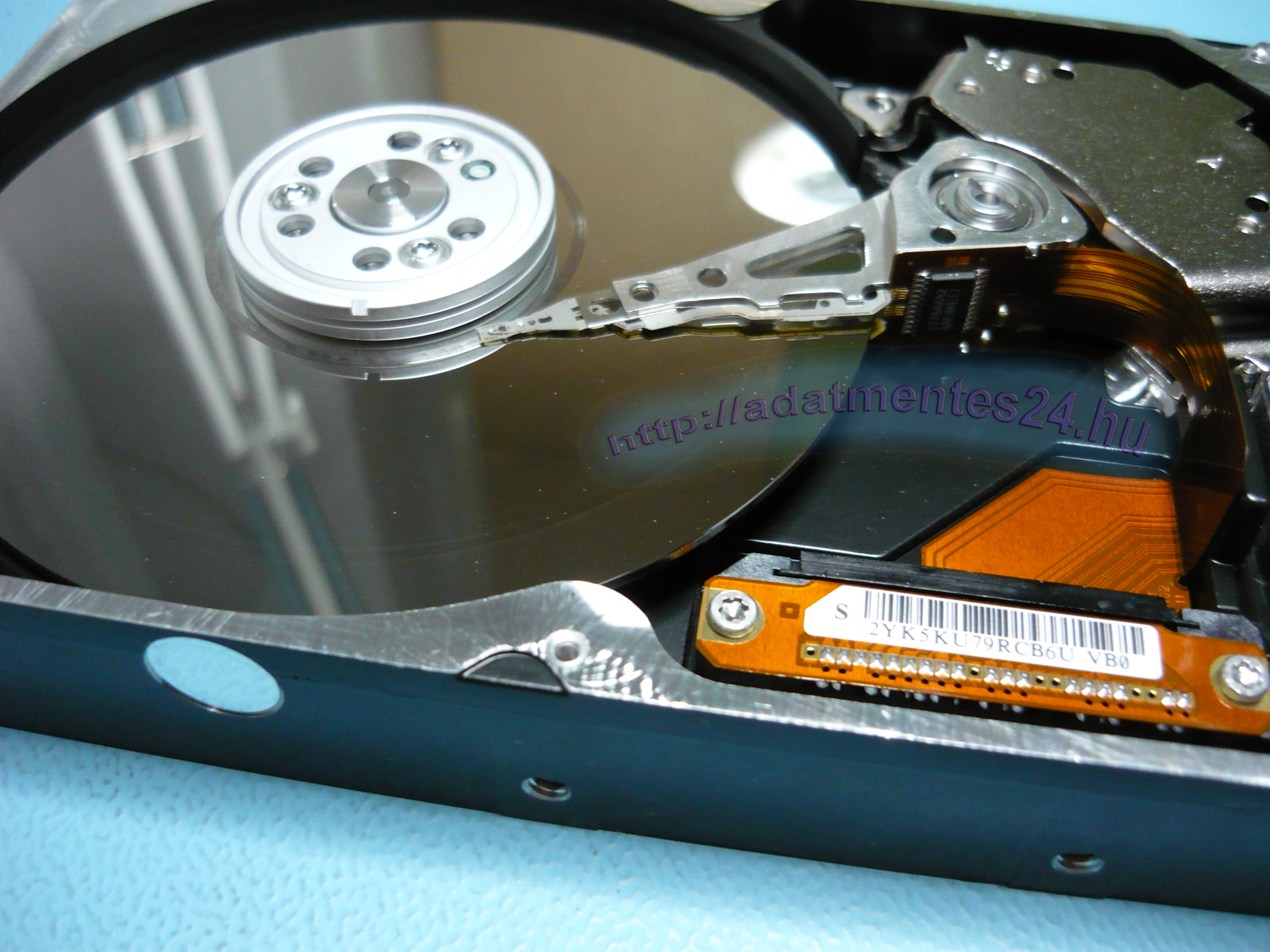

A képsorozaton egy menet közben leejtett Fujitsu notebook HDD sérüléseit láthatjuk.

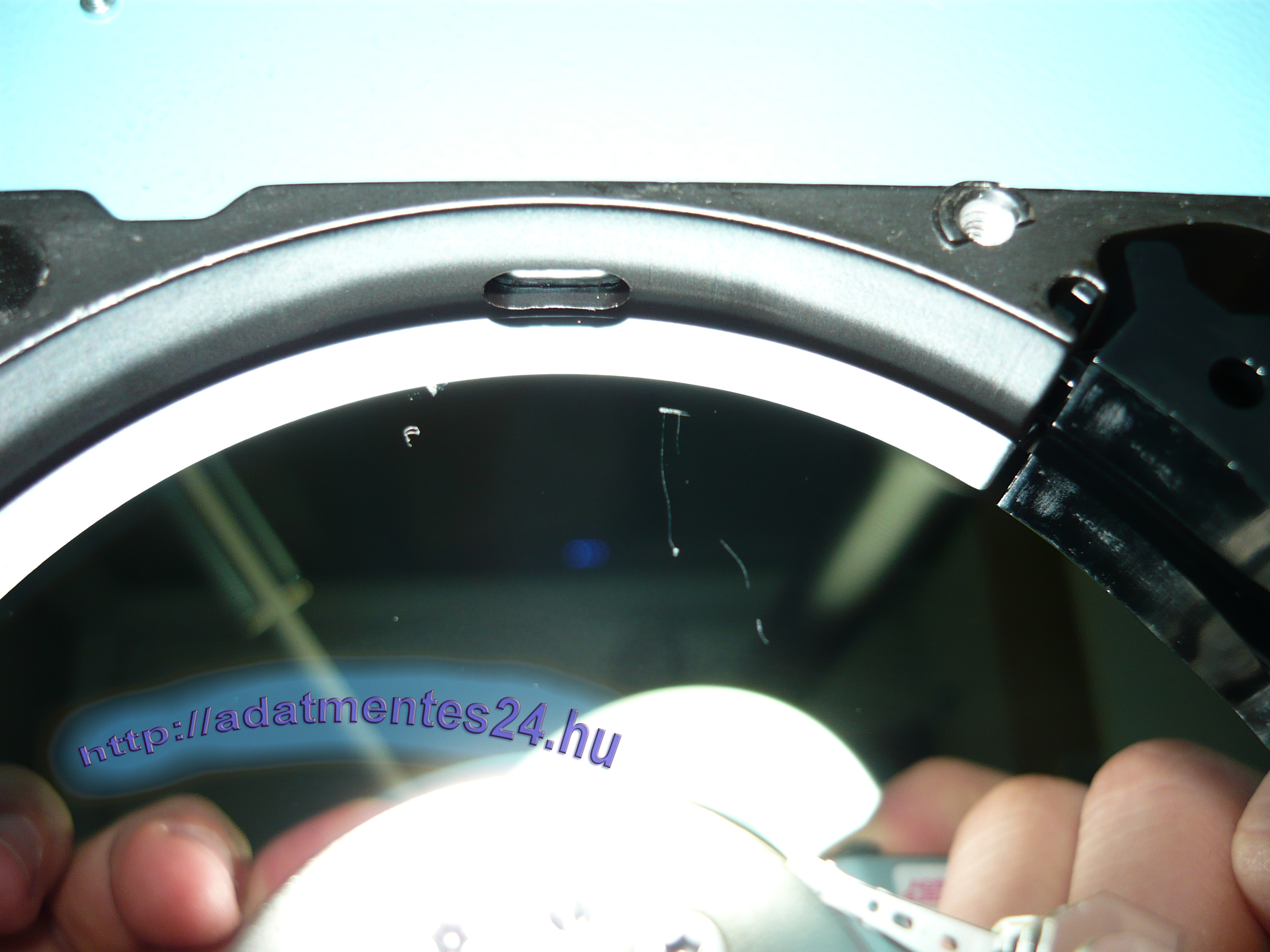

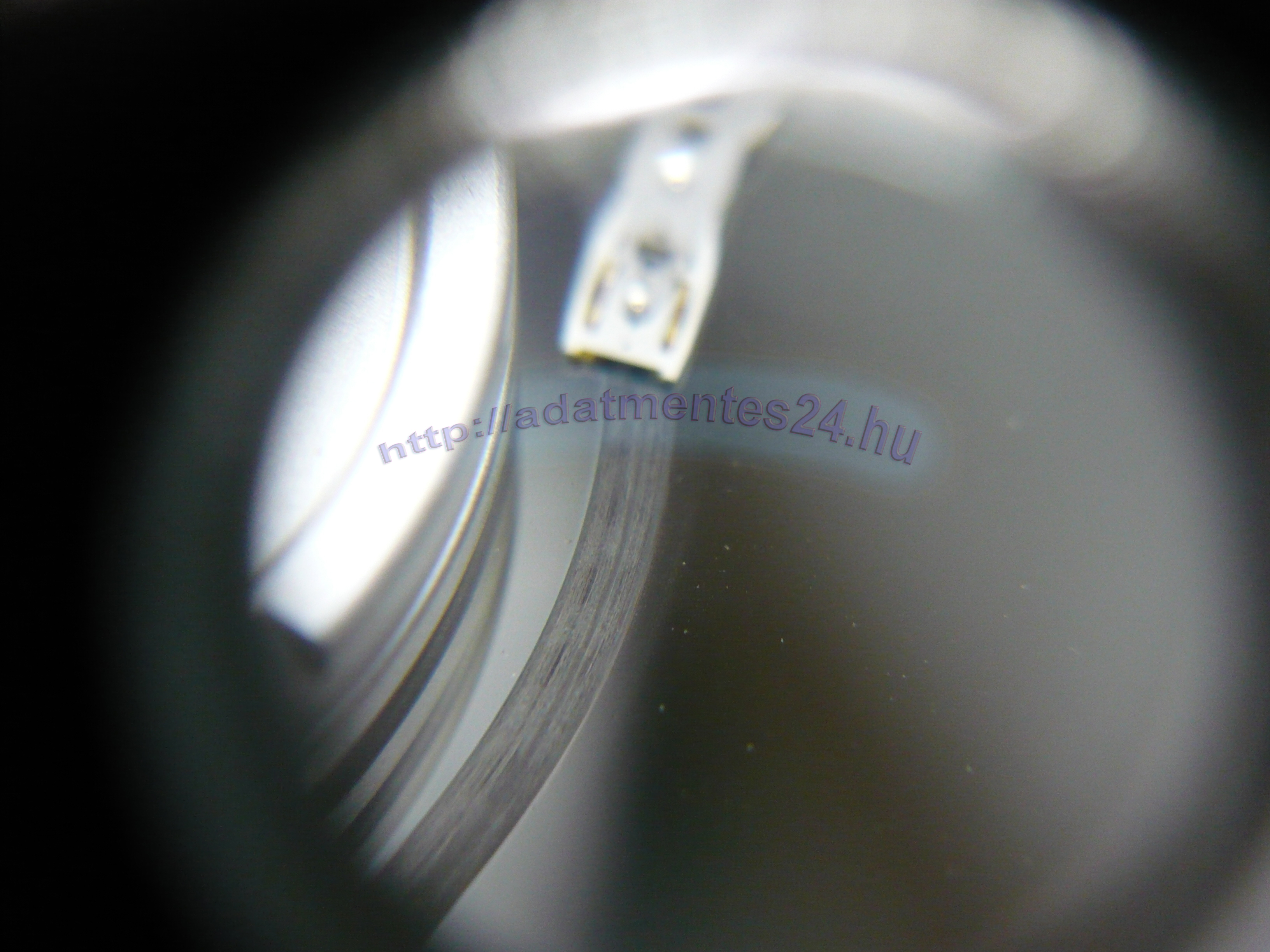

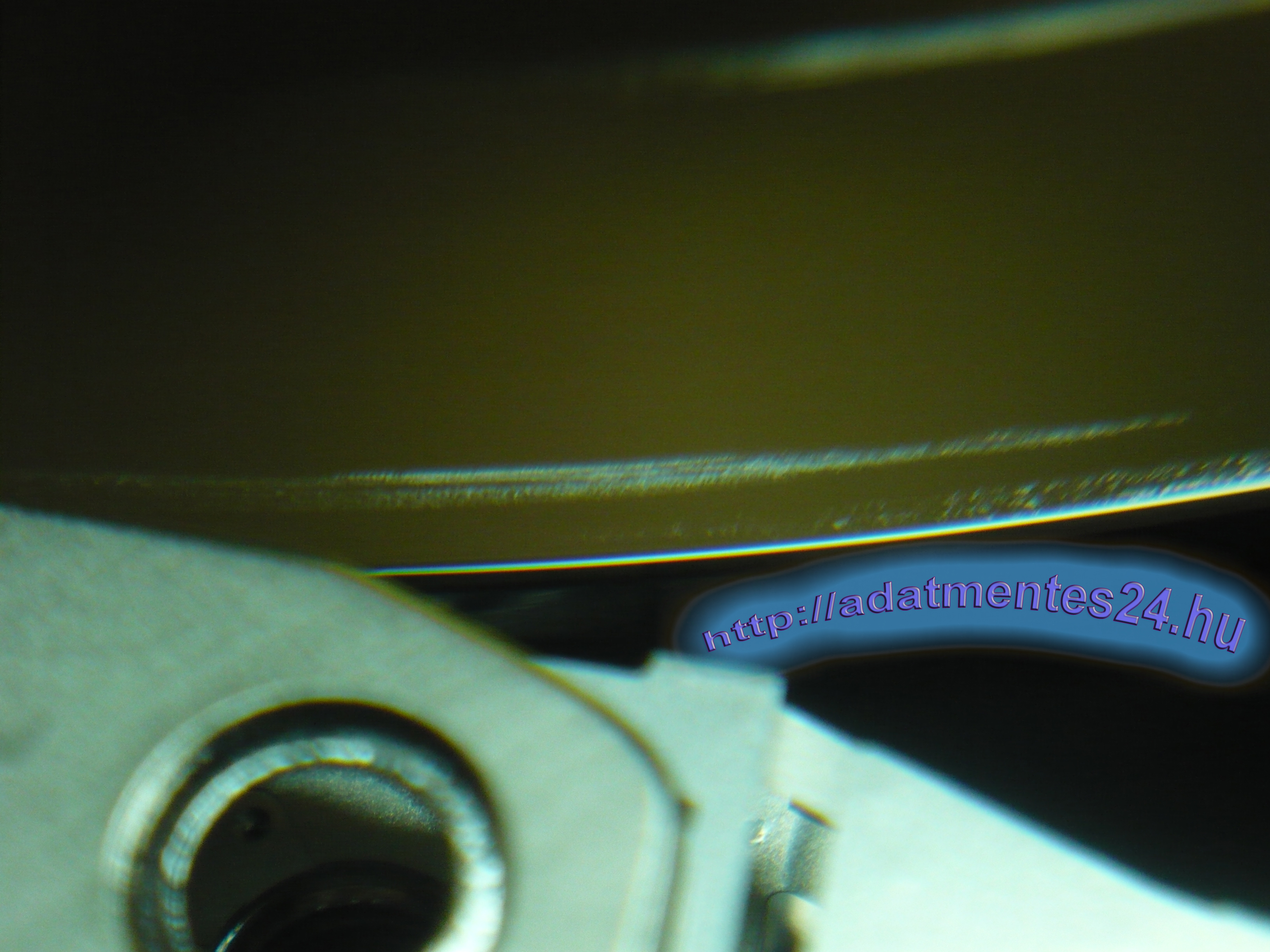

Szépen kivehető a körkörös karcolás, ahol a fej először beleért a lemezbe, majd túlhevült, tönkrement, szétrepedt és megsértette a lemez külső cilindereit is.
A képsorozaton egy kikapcsolt állapotban leejtett Hitachi 400GB-s hdd látható amit utána még órákig próbált a tulajdonos életre lehelni, persze sikertelenül.
Ő utána ezt már mi sem tudtuk megtenni....
A képeken jól látható, hogy a letört fej a gyors forgás következtében milyen pattogó mozgást végzett a lemez felületén, és teljesen elpuszította azt, mire hozzánk került.
Itt látható a Hitachi eltört, eldeformálódott fejszerelvénye. Itt pedig a filter, ami az ügyfél féltve őrzött adatait nagyrészt már tartalmazza... A maradék adat-por, a mechanikában szétszóródva...
Ennek a Maxtornak az a jellegzetessége, hogy miután elkezdett kattogni, az ügyfél ügyes ismerőse, "aki nagyon ért a számítógépekhez" szétszedte azt és ilyen szép porosan került be hozzánk.
A por persze már bele volt részben préselődve a lemezekbe is, ezért az ügyfelünknek sokszoros árat kellett fizetnie az 5db elhasznált komplett fej-szett miatt.
(Az utolsót már neki kellett hoznia, mert idő közben kifogytunk belőle.)

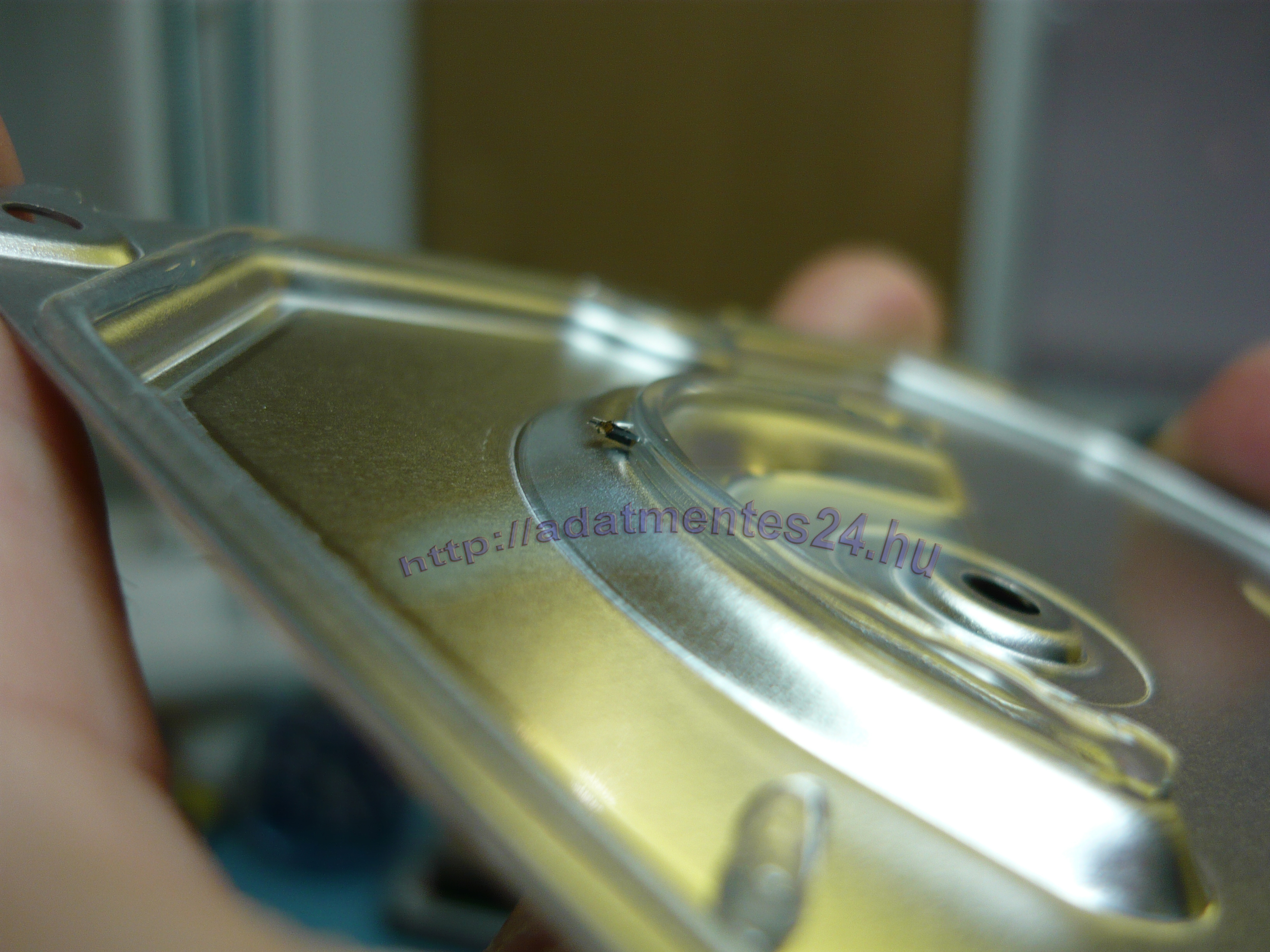

A fenti két képen pedig a tengelyhez közel jól látható a HDD eredeti hibája.
Egyszer valamikor megütötték álló állapotban, és a parkoló pálya megnyomódott.
Ez minden megállásnál és elindulásnál ártott a fejeknek.

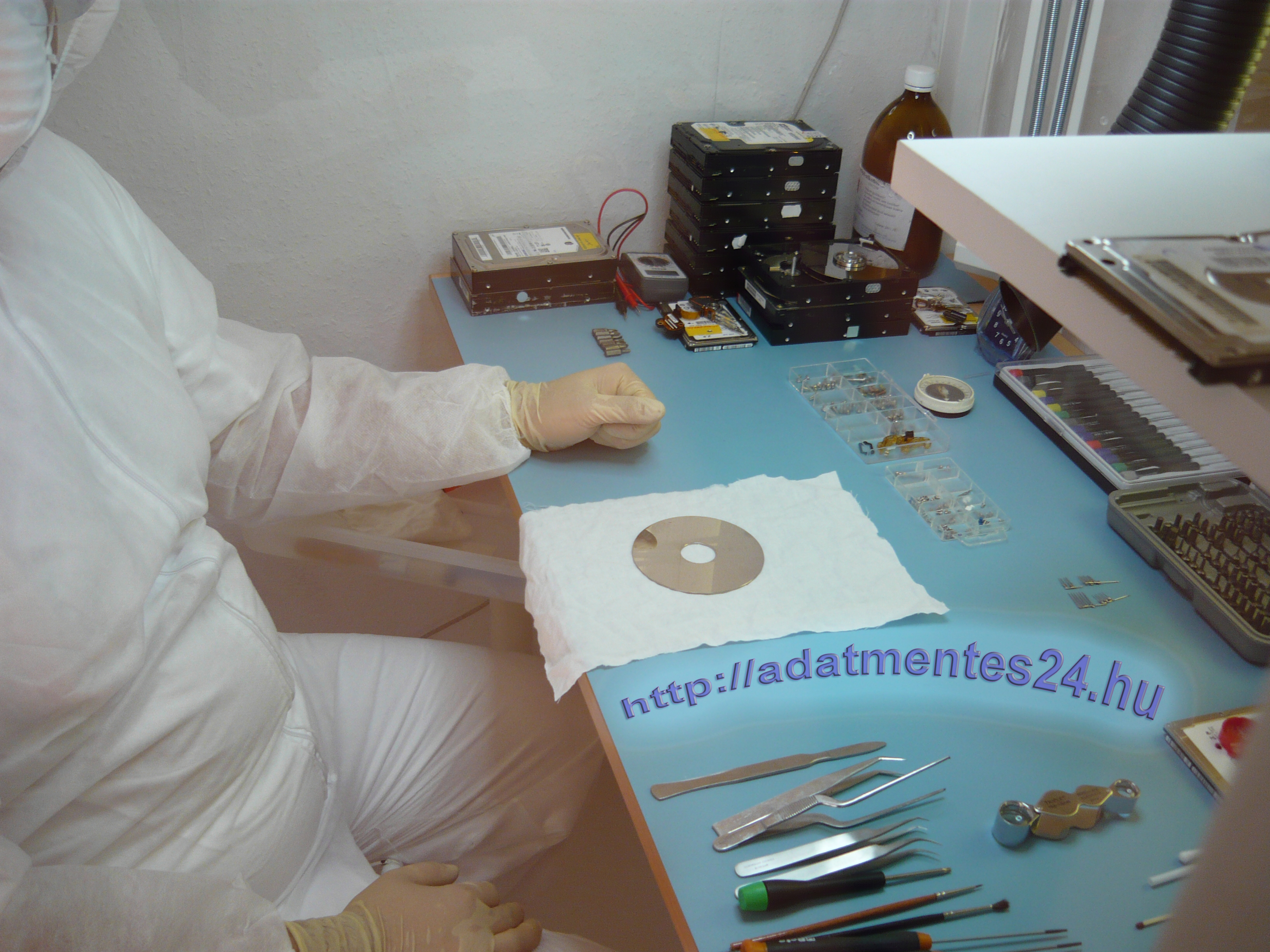

Itt láthatjuk az előző Maxtor lemezének tisztítási műveletét, vagyis annak az elejét. Ehhez a képhez nem igazán szükséges kommentár.
A háttérben a logikai laborunk egy része és a kisebbik tisztakamra bejárata látható.

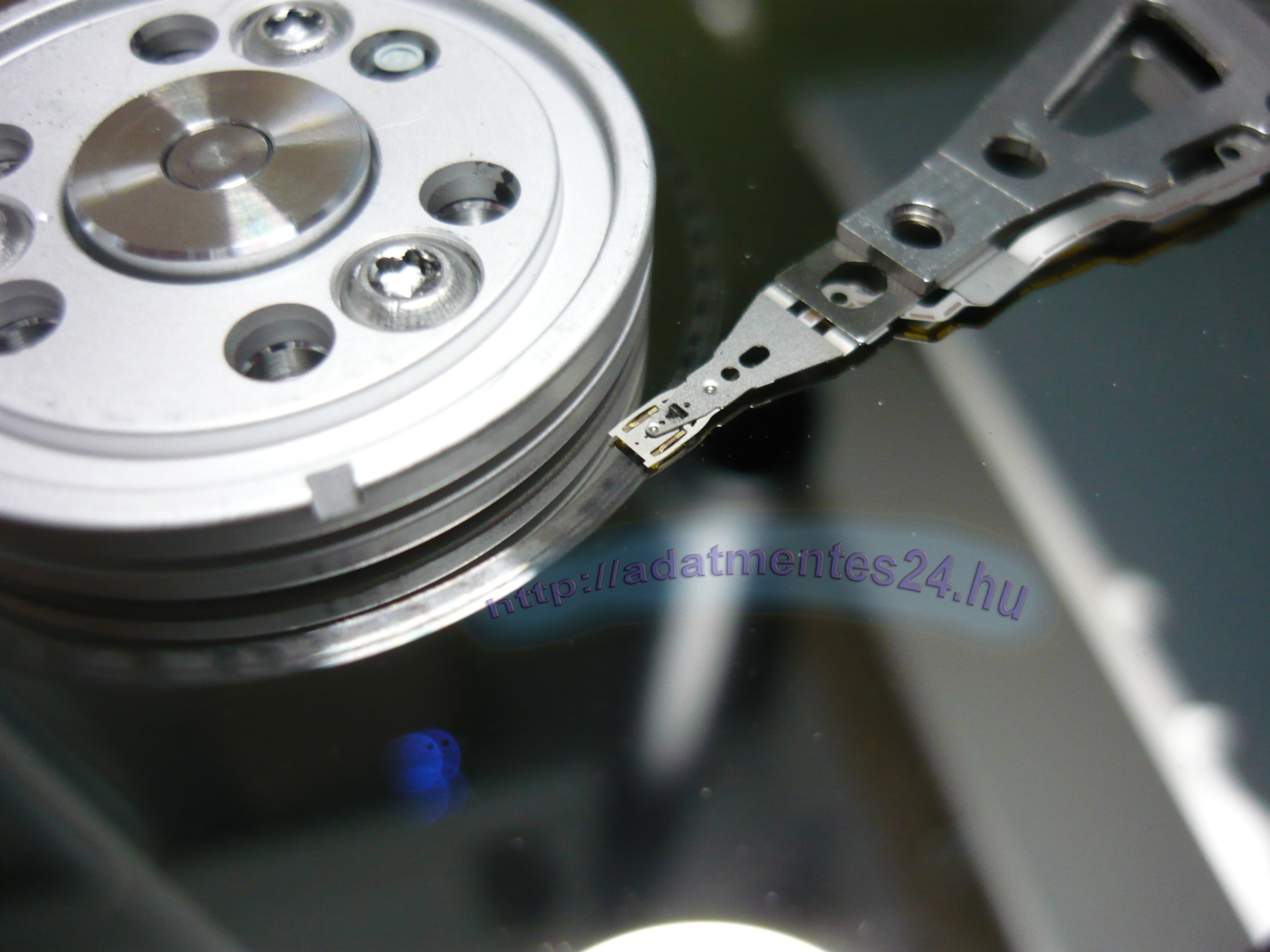

Egy fejtörött 80GB-s Maxtor Calypso.

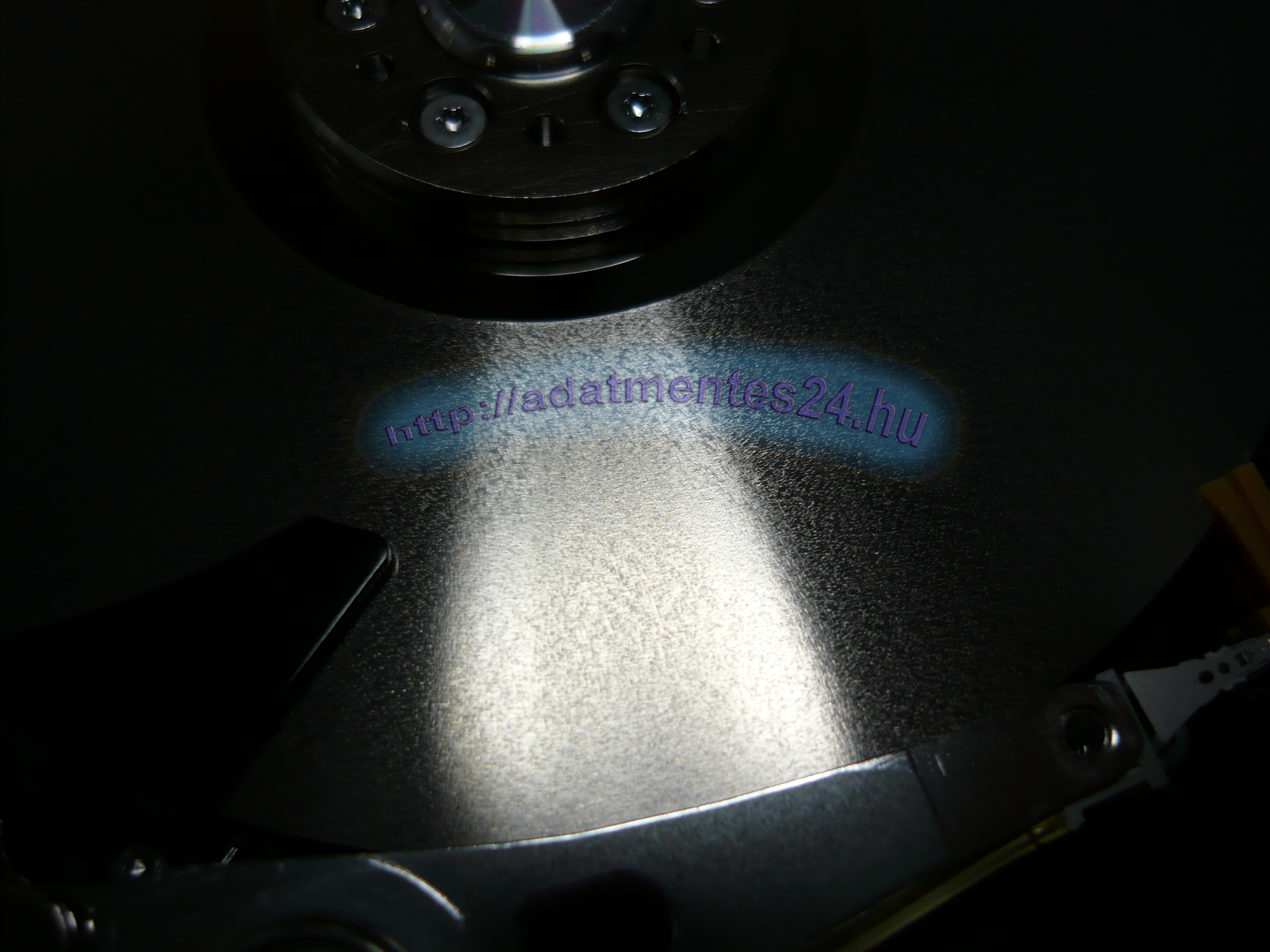

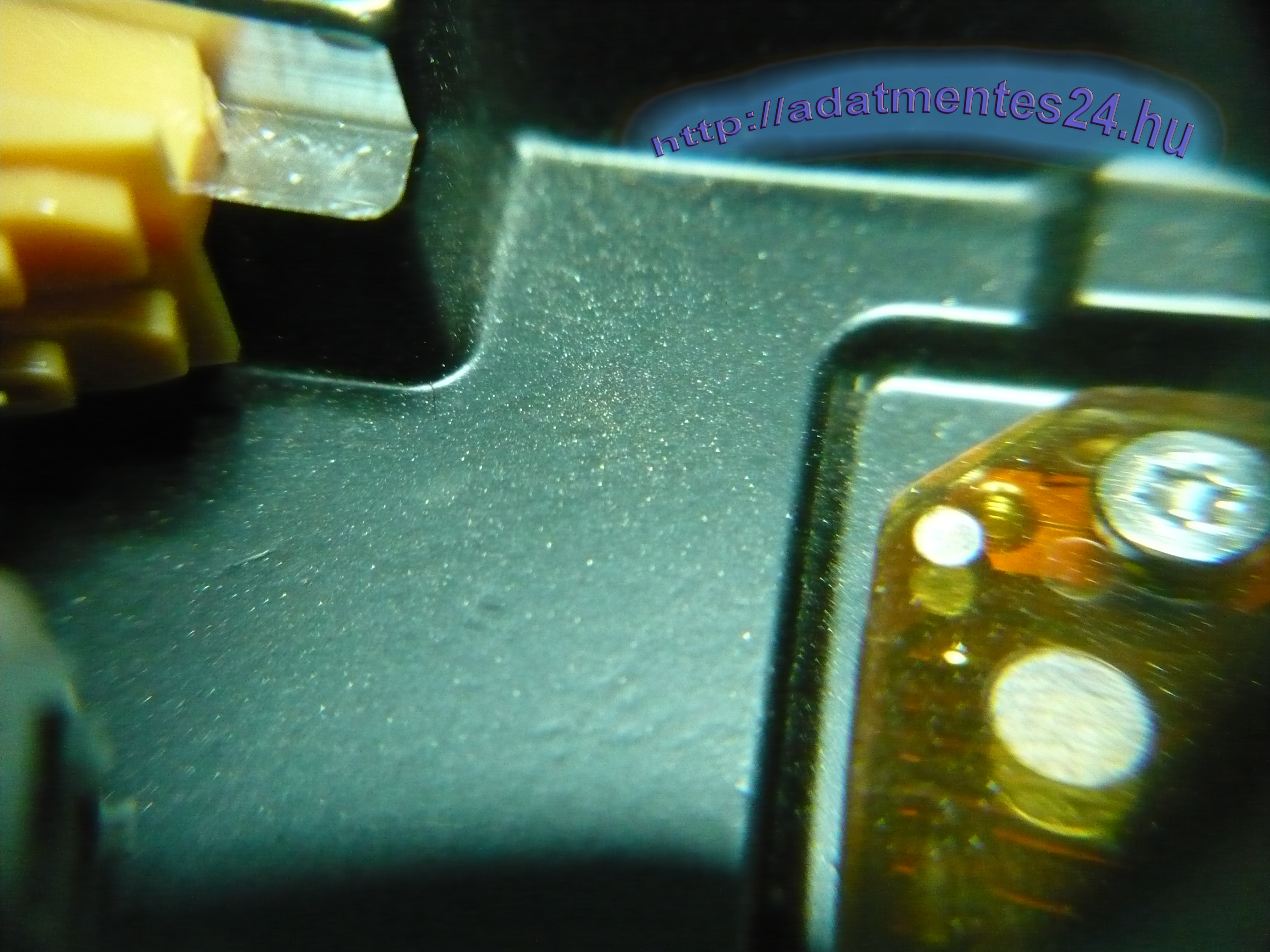

A lemez peremén jól látható az adathordozó rétegből kihullott mágneses por, ami feltapad a lemez felületére.

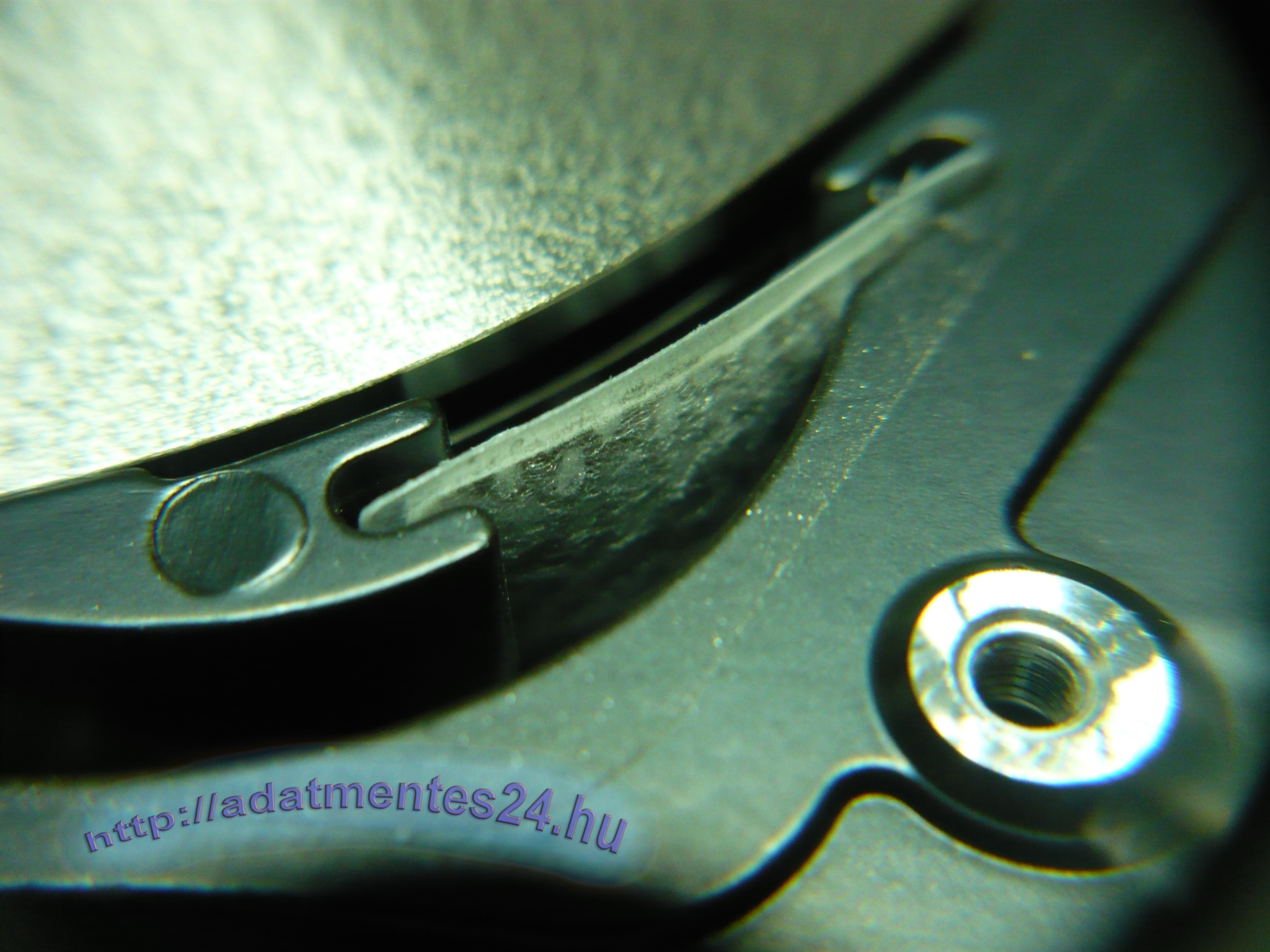

Ez az előző Maxtor Calypso, csak más szögből fotózva. Itt pedig a törött fej miatt megsemmisült parkolópálya látható.

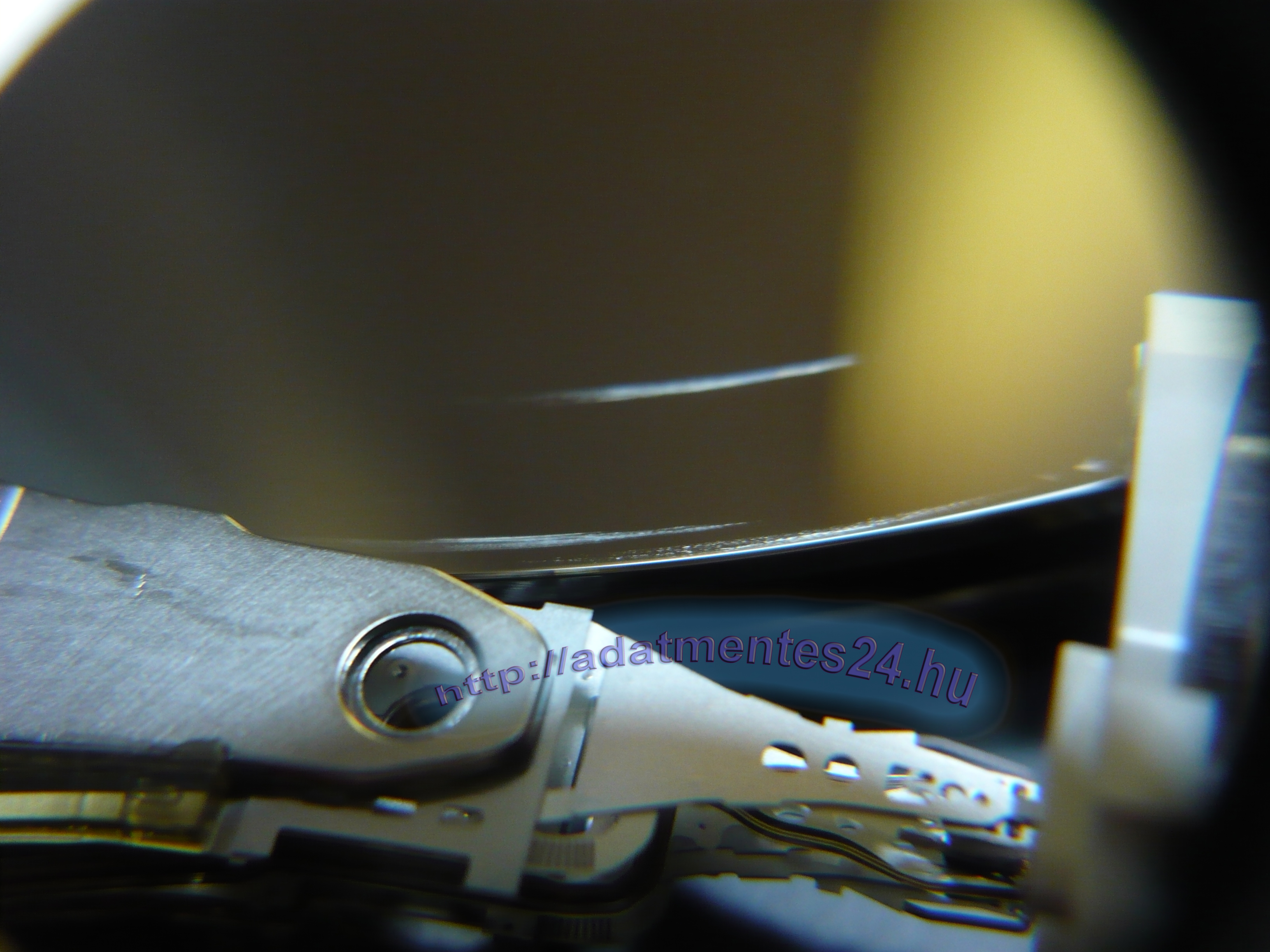

A második képen különösen jól látszik, hogy a fej rendes hornyot mart bele a lemezbe, aminek látható mélysége is van.

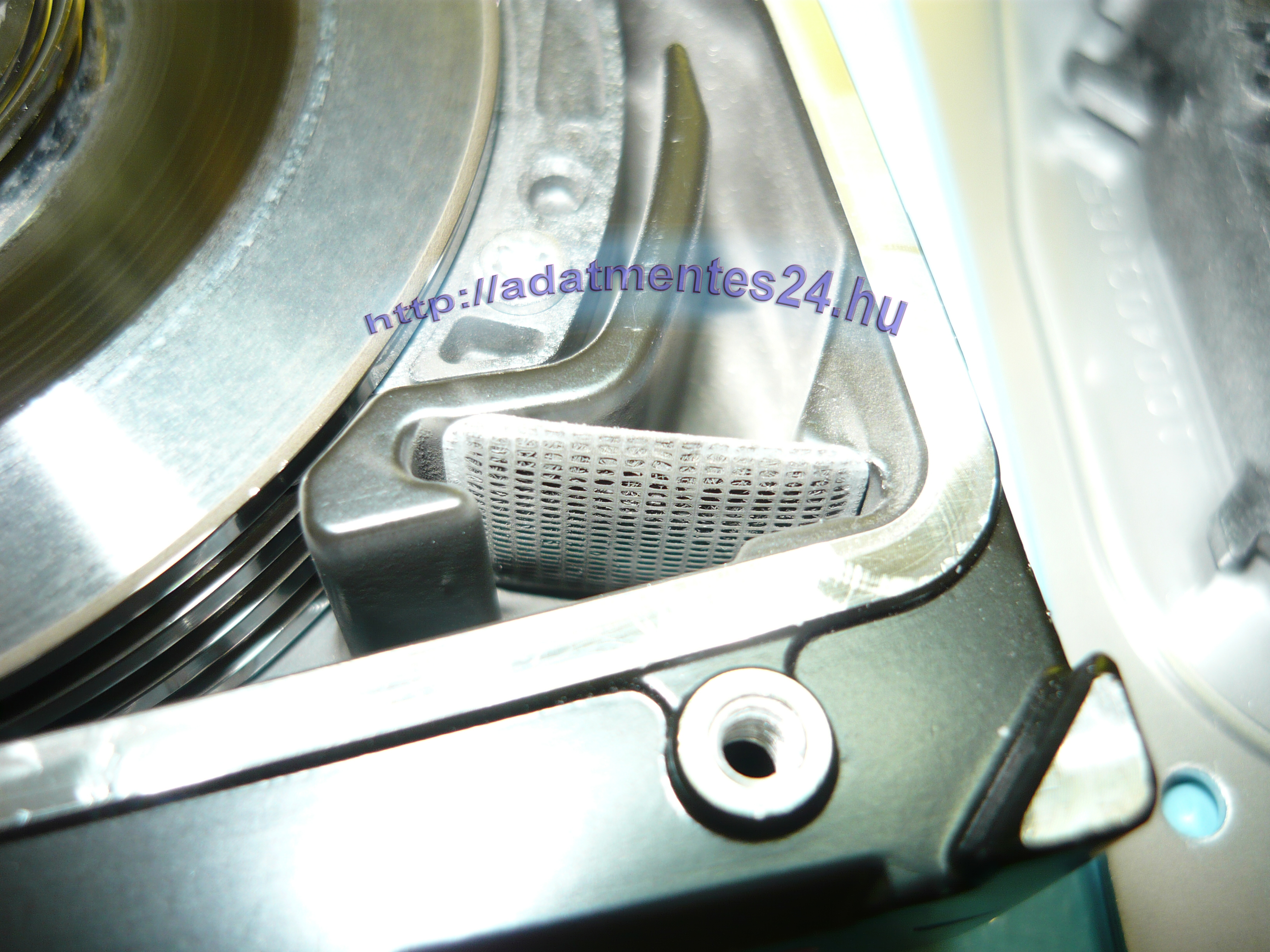

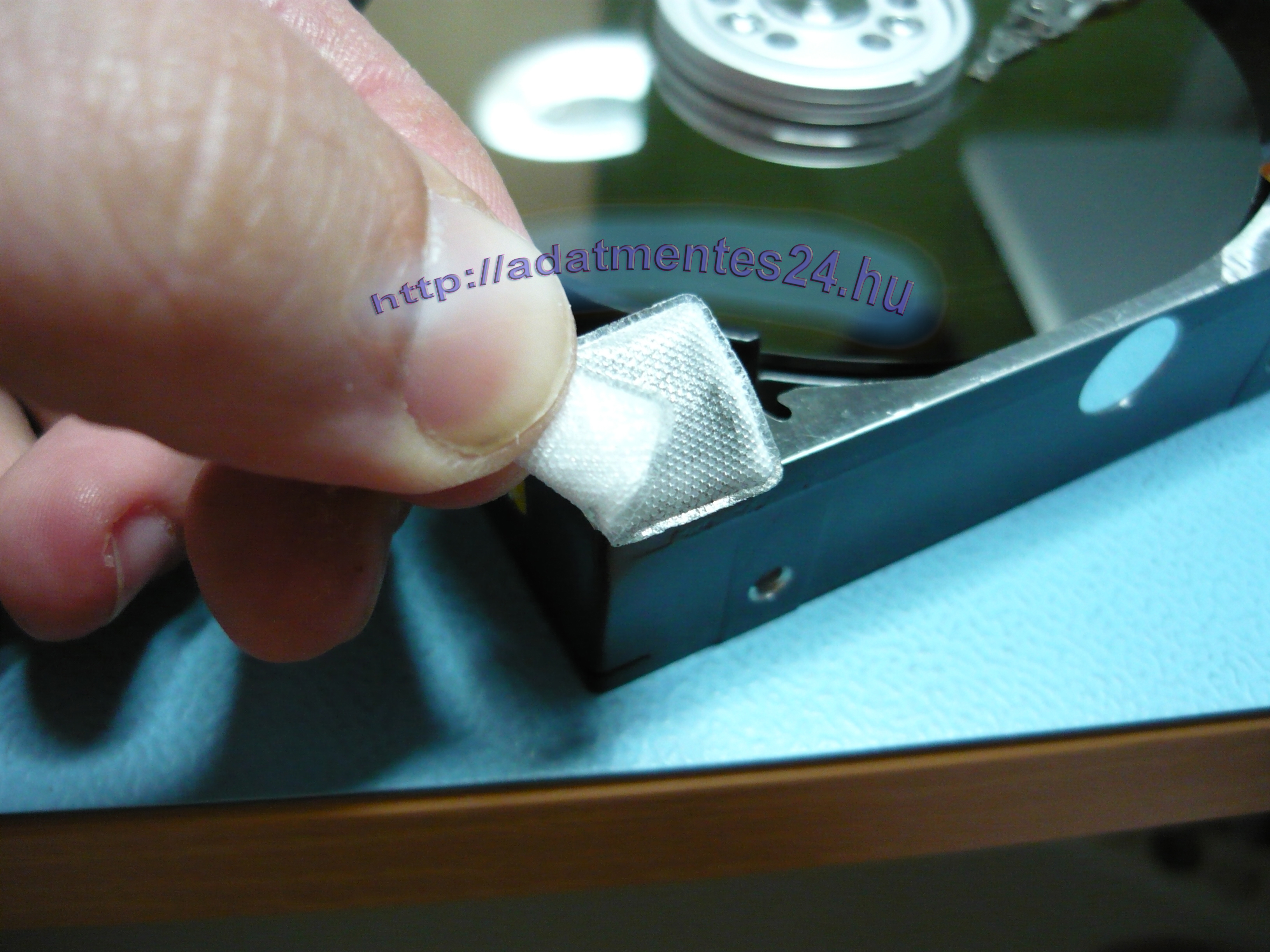

Szintén az előző Maxtor... Itt látható a filter két oldala, és a két oldal közötti színkülönbség.
(A filter a forgás következtében keletkező légáramlatot szűri.
Ha valami gyárilag belekerülne a HDD tisztaterébe, akkor egy idő után itt elakad.

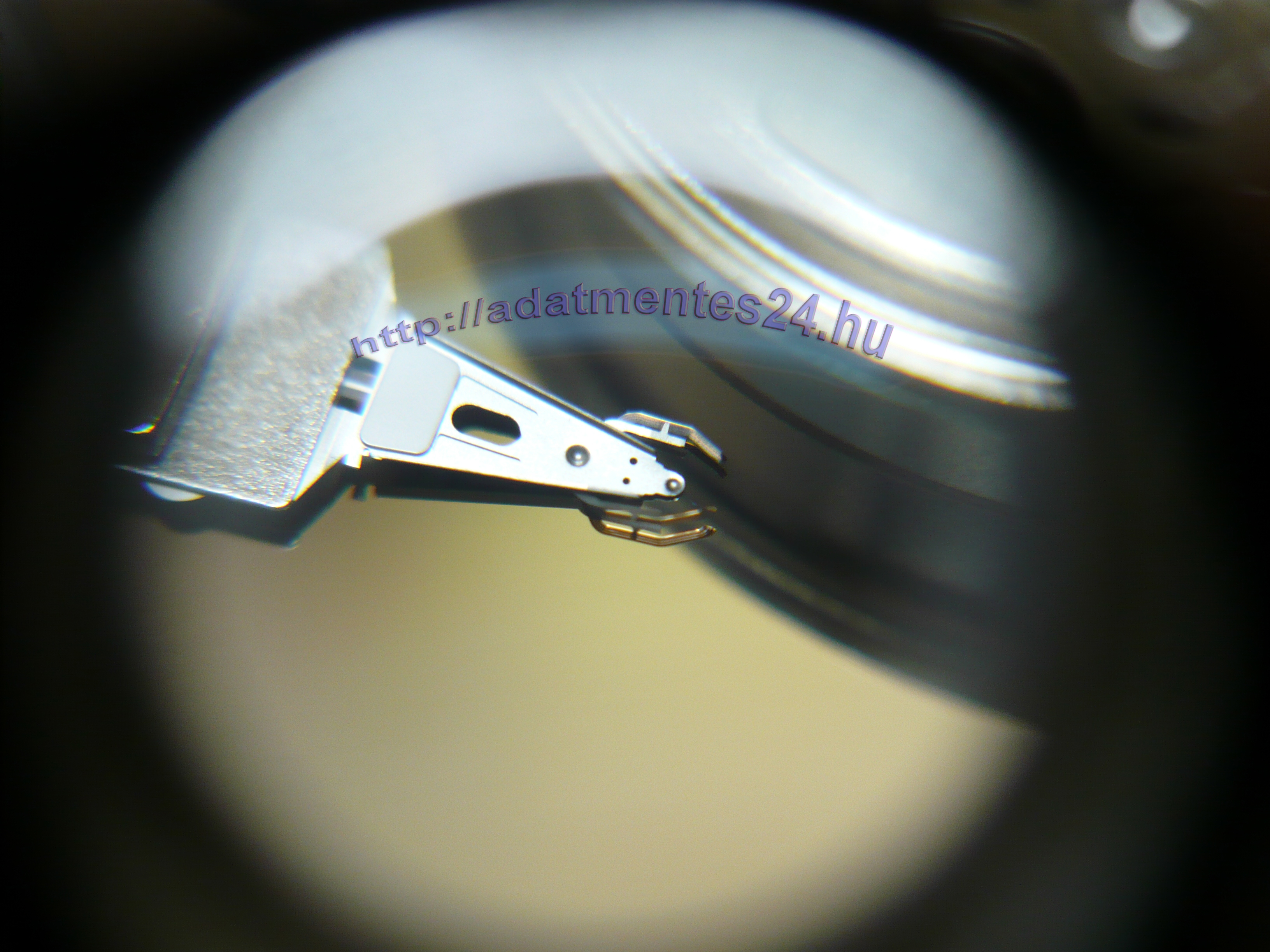

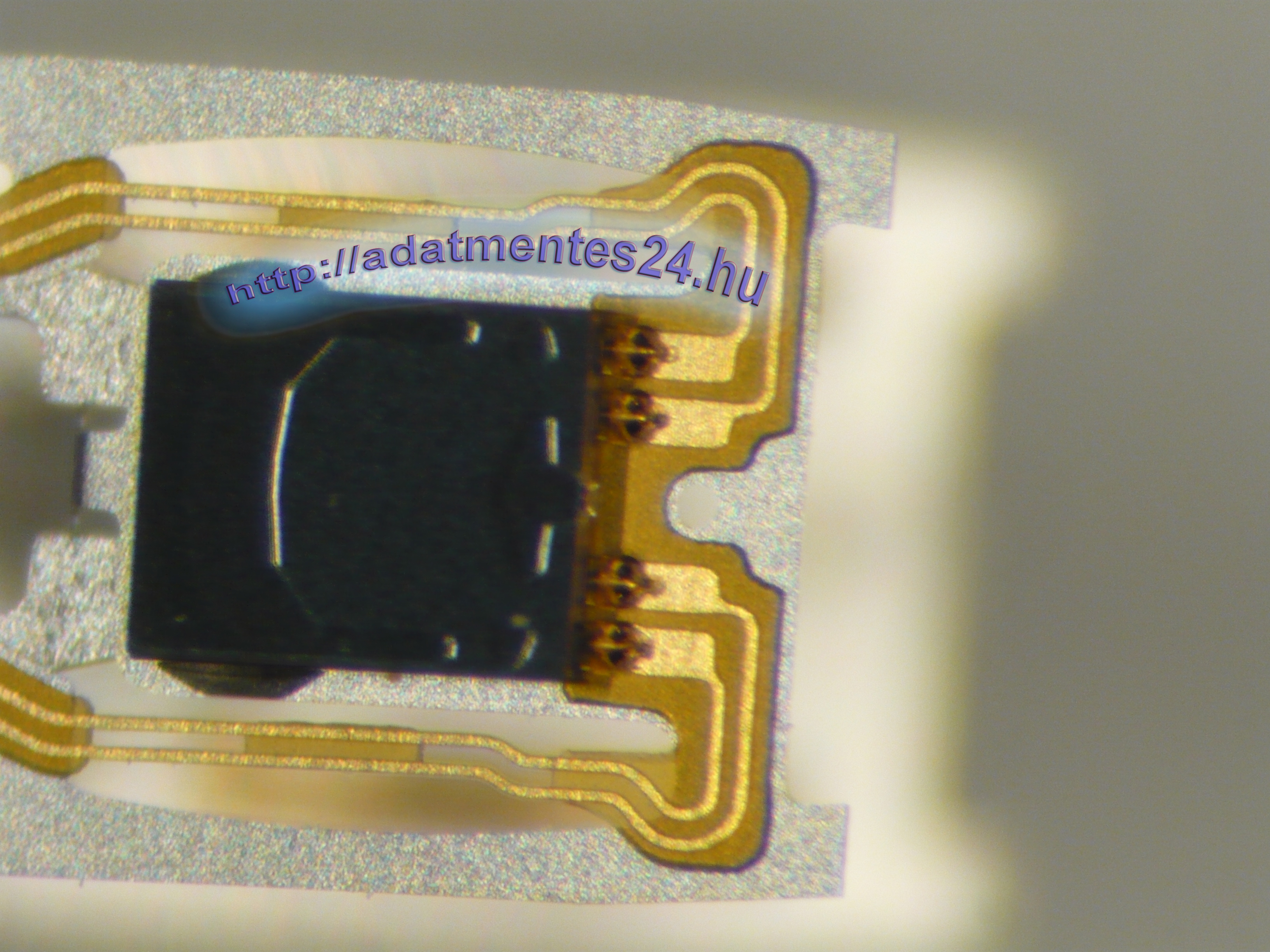

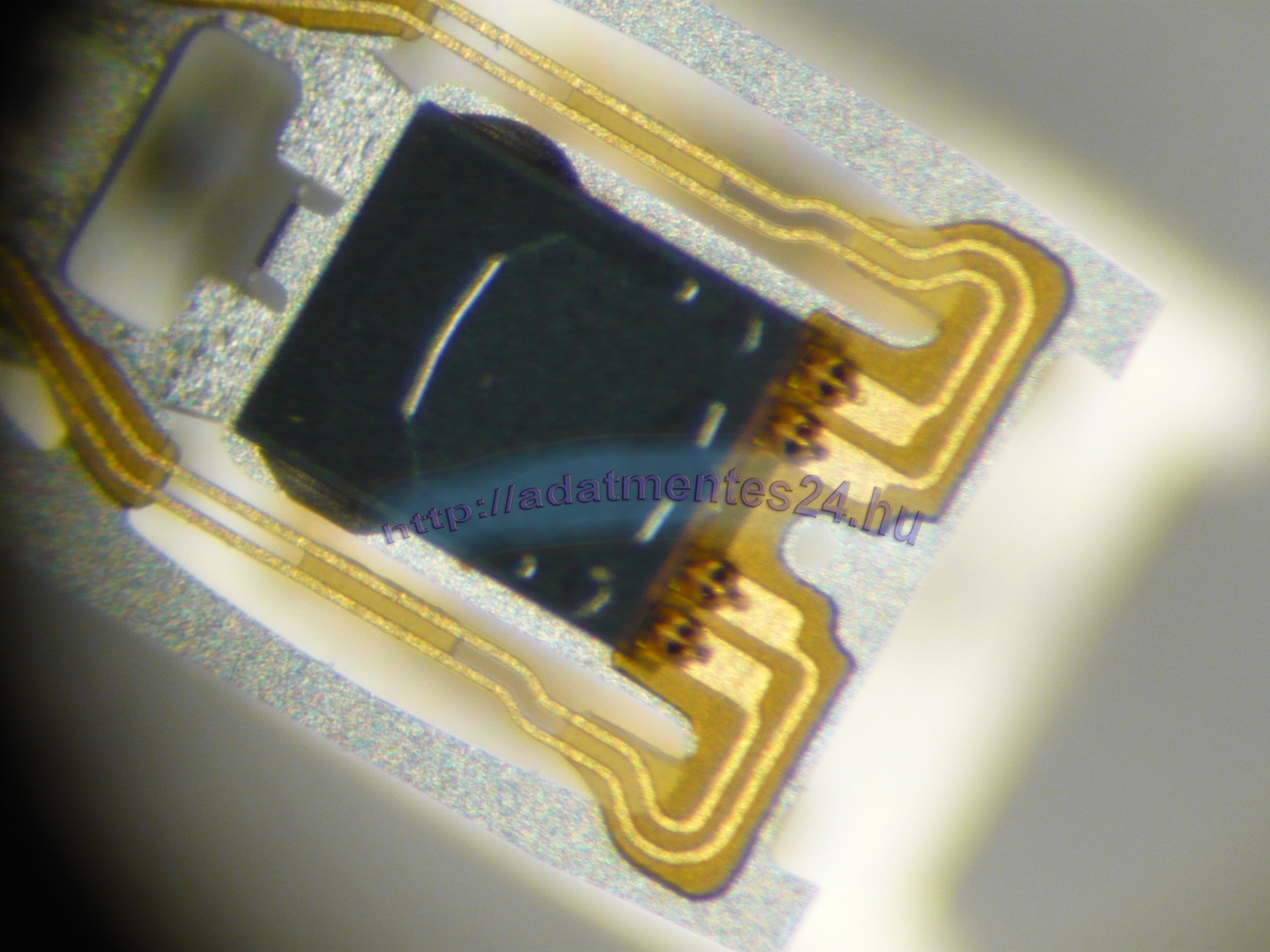

Itt pedig végül a sérült fej, ami persze már alaposan összecsiszolódott a parkolópályával.
A képen egy Seagate 7200.11-es látható, aminek nem volt alkalma a gyári típushibája miatt elhalálozni, mivel előtte a tulaj leejtette de ráadásul úgy, hogy még nem állt meg teljesen.

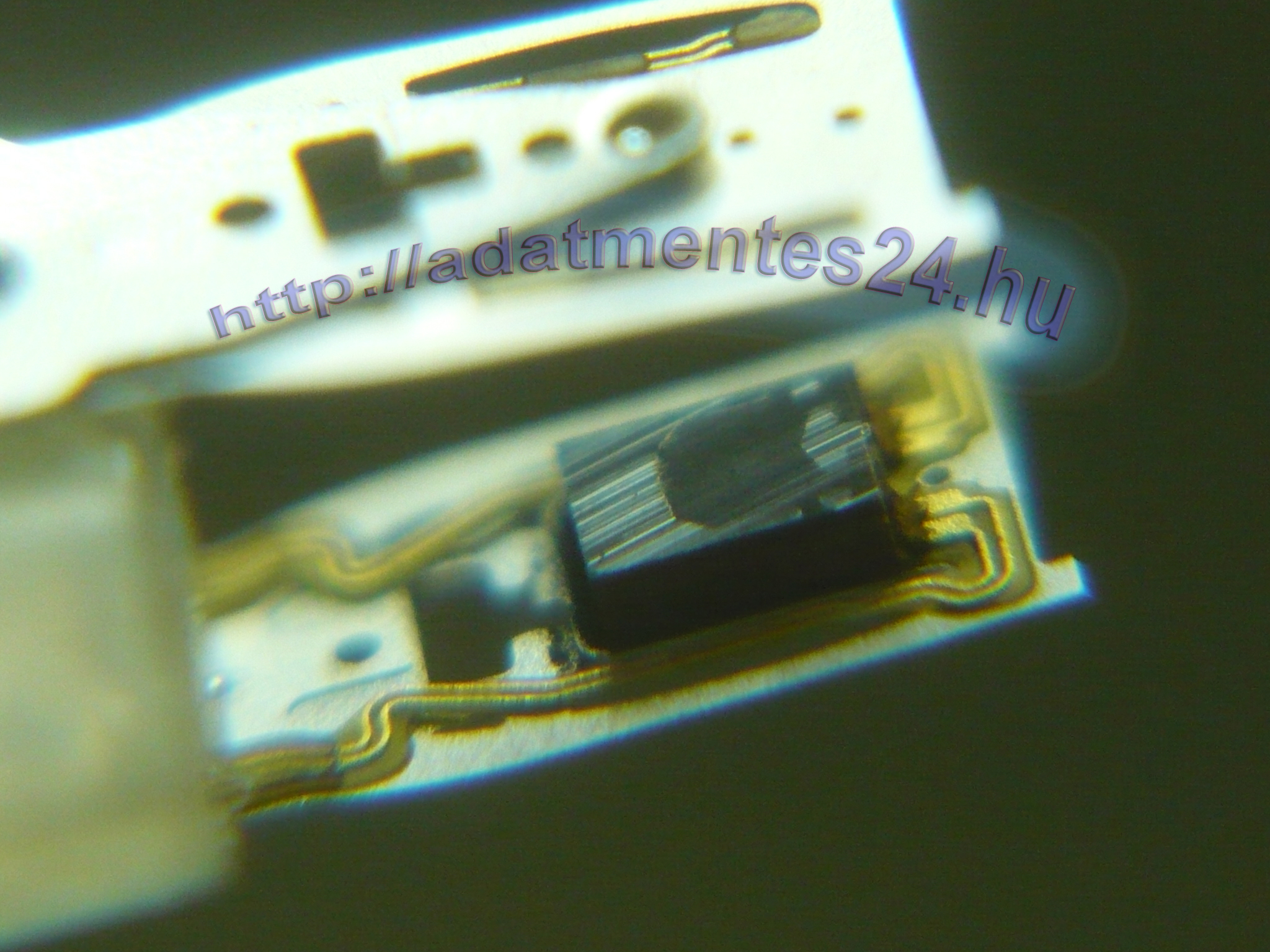

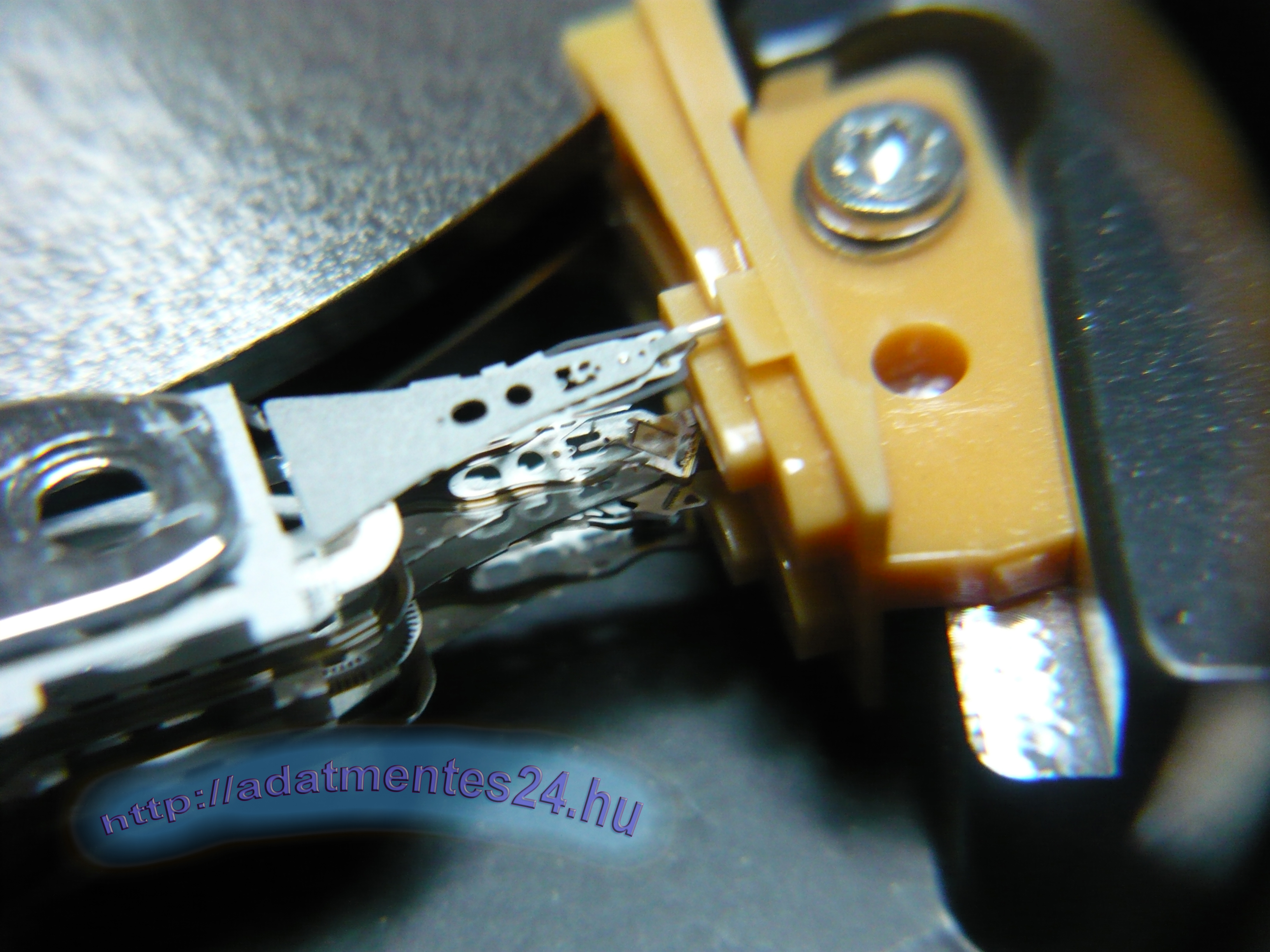

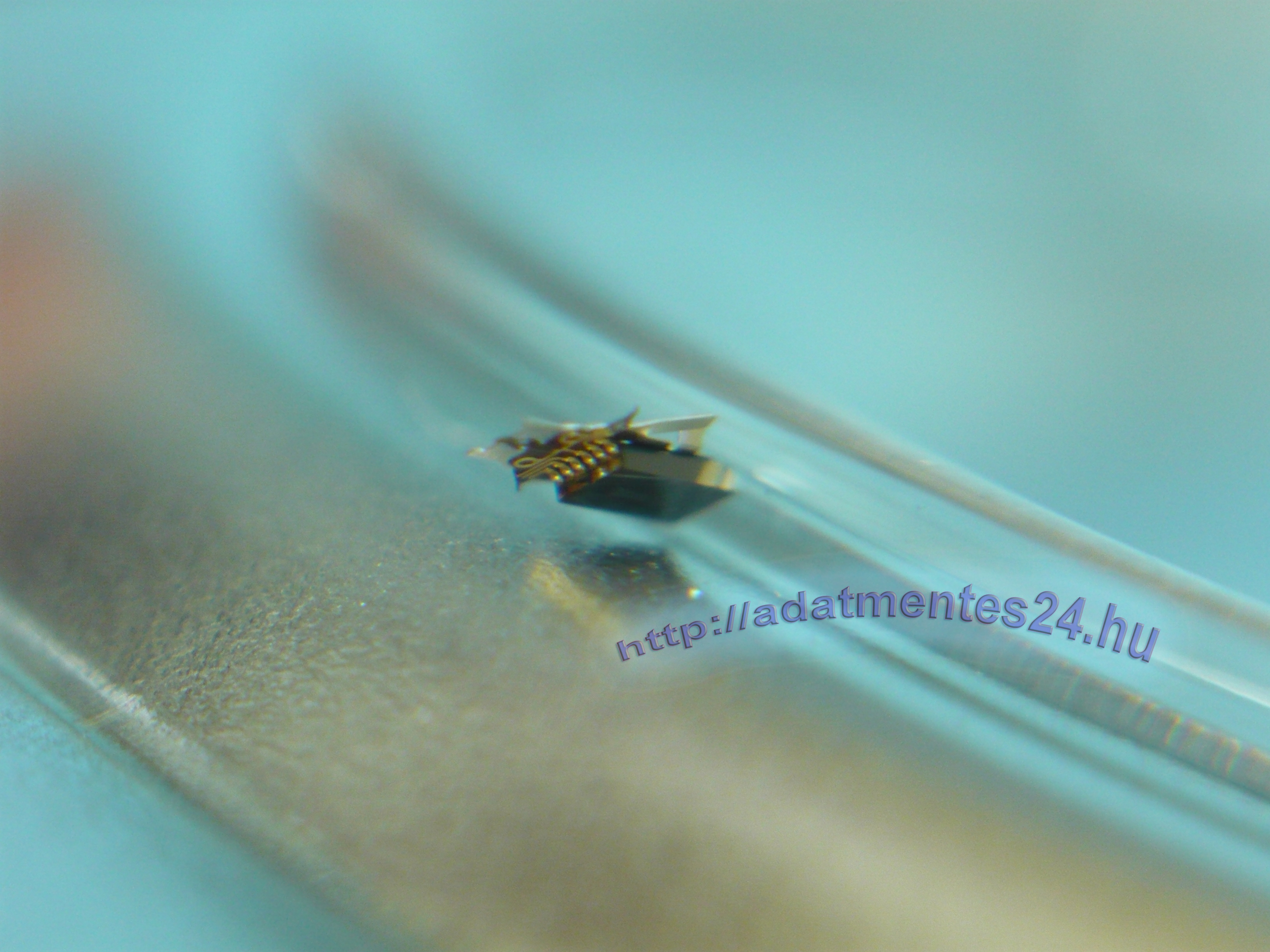

A képen látható a leszakadt fej, illetve az azt tartó hiányos rugószerkezet.
Egy ideig kerestük a mechanikában a letört fejet, de egy pár perces kutatás után végül meglett...

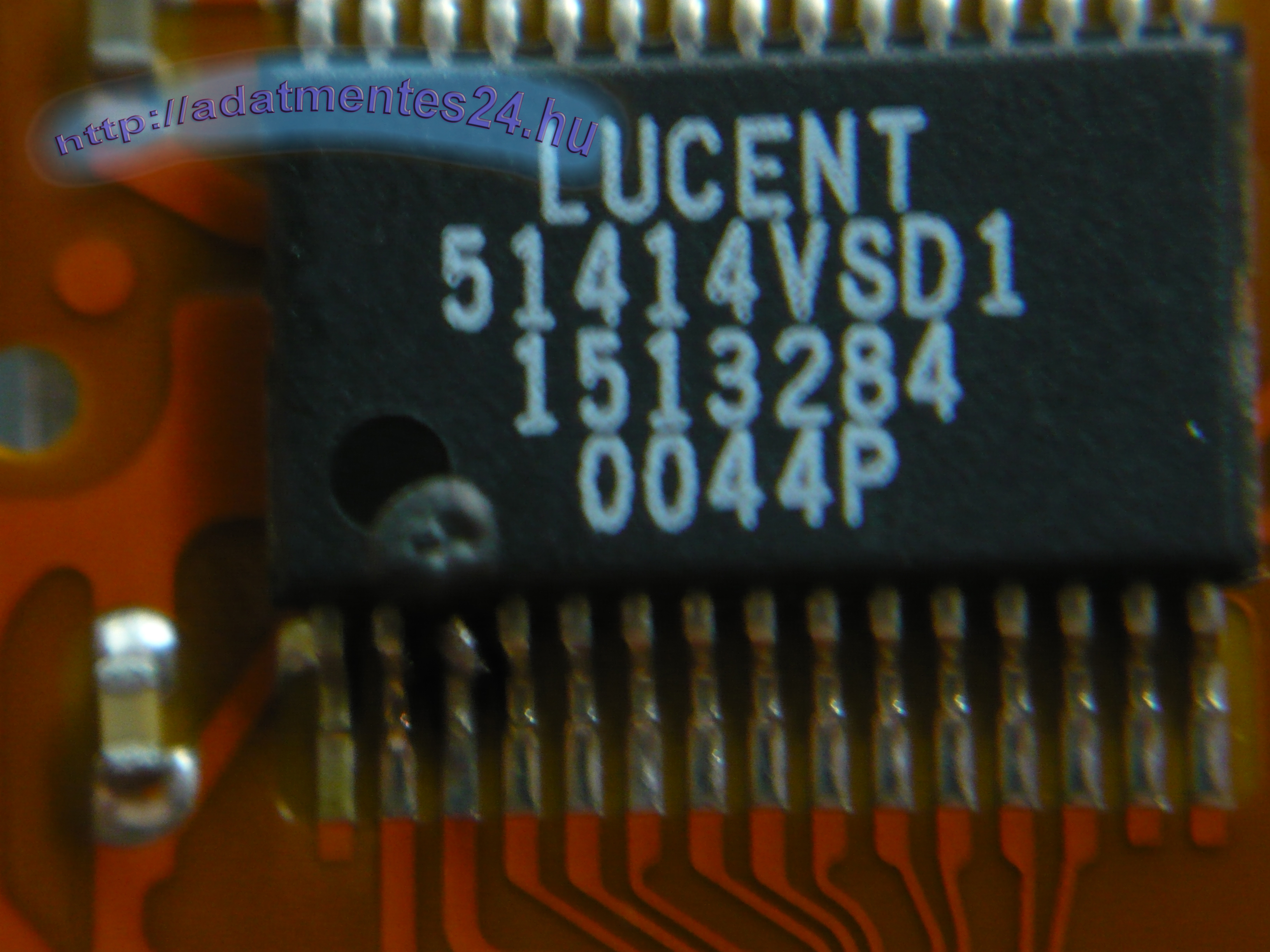

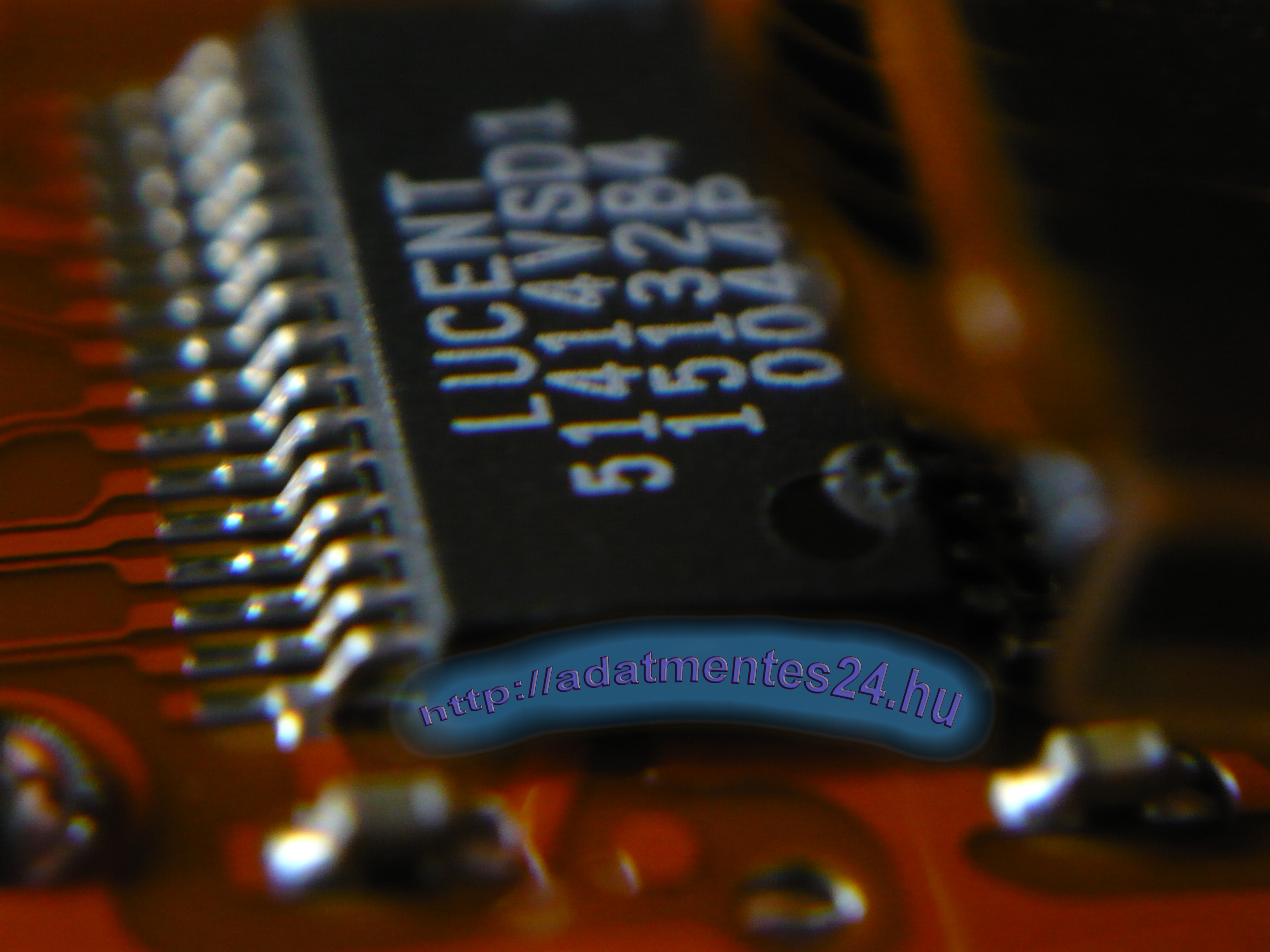

Ez egy fej előerősítő fokozat (preamp chip), ami a fejszerelvényen található a mechanikán belül.
A feladata az, hogy a fejek felöl jövő jelet illessze az elektronika bemenetére és fordítva.
Valamint multiplexer szerepet is betölt, mivel a PCB-k mindíg 1 csatornásak, de a HDD-kben több fej is található, és a kapcsolást ez valósítja meg.
Egészen addíg, míg a tápegység nem égeti ki, mint ezt itt a képen.
Mindíg használjunk túlfeszültség elleni védőáramkört, mert ennek az alkatrésznek a cseréje igen költséges!
A képen ismét egy 1 lemezes 2 fejes 80GB-s Calypso látható.

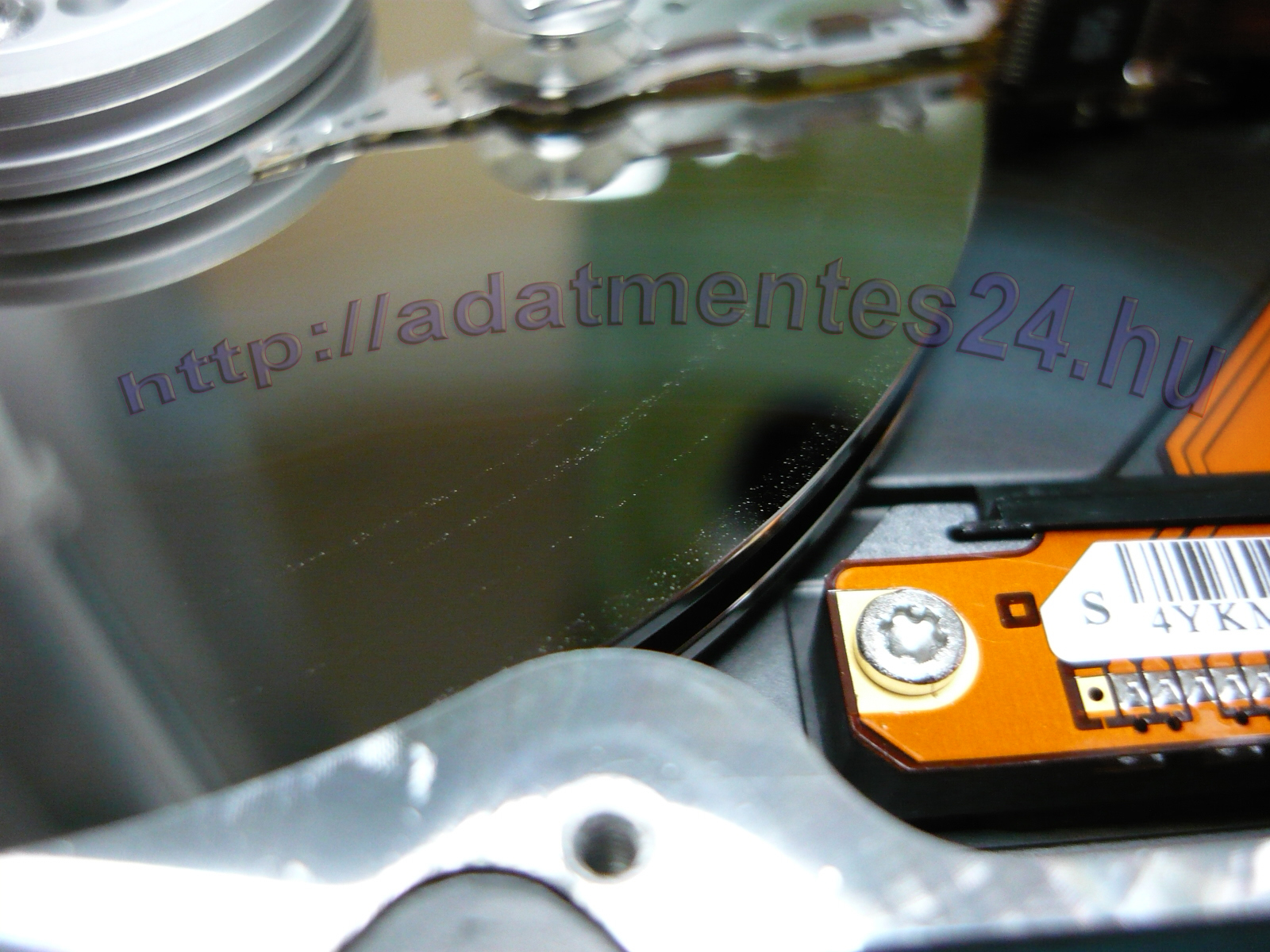

Ezúttal a törött fej az alsó, ami a lemez alsó oldalán csinált egy szép nagy karcolást, ameddig az elektronika a másik oldalon található fejet olvasgatta....

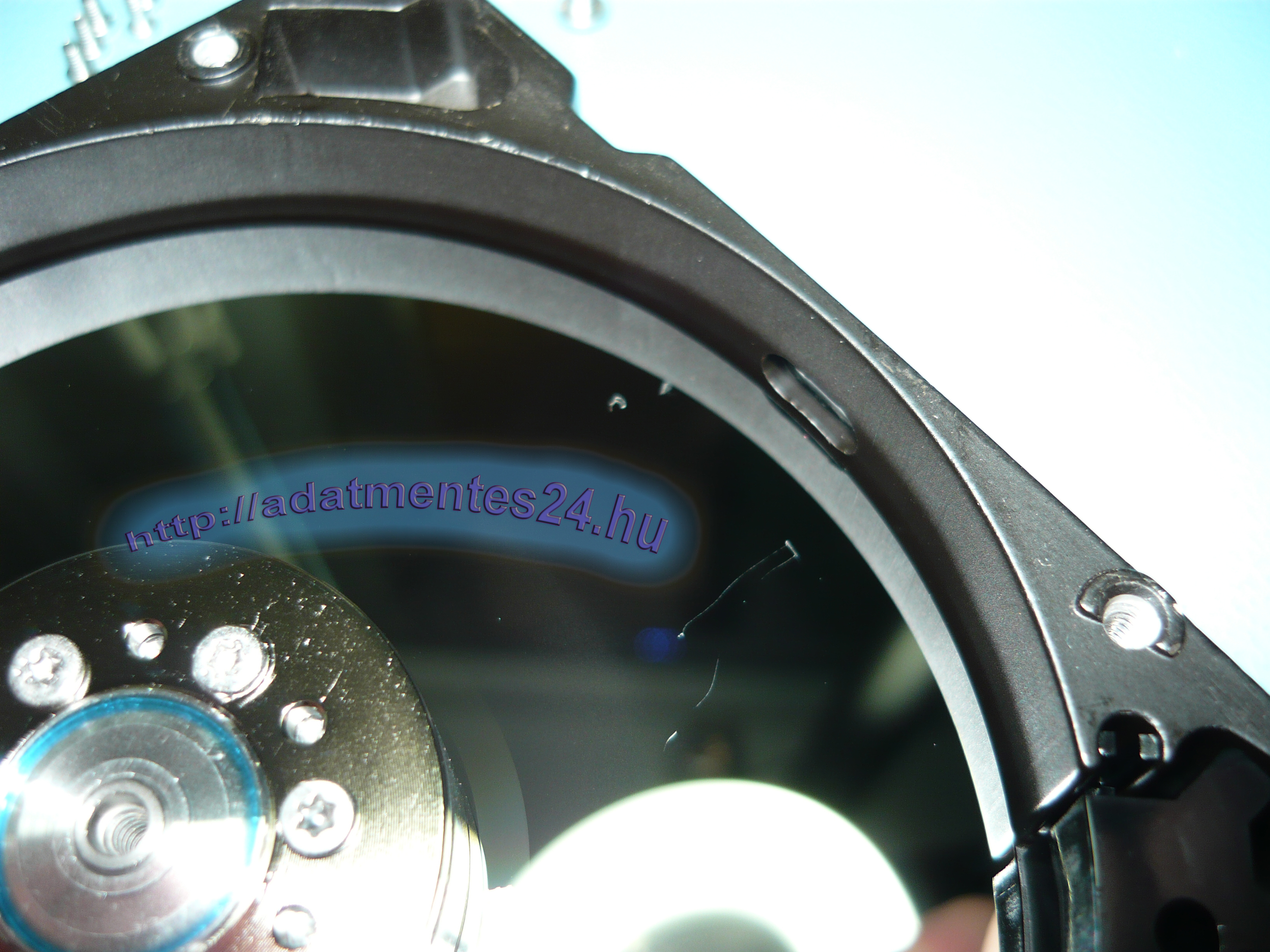

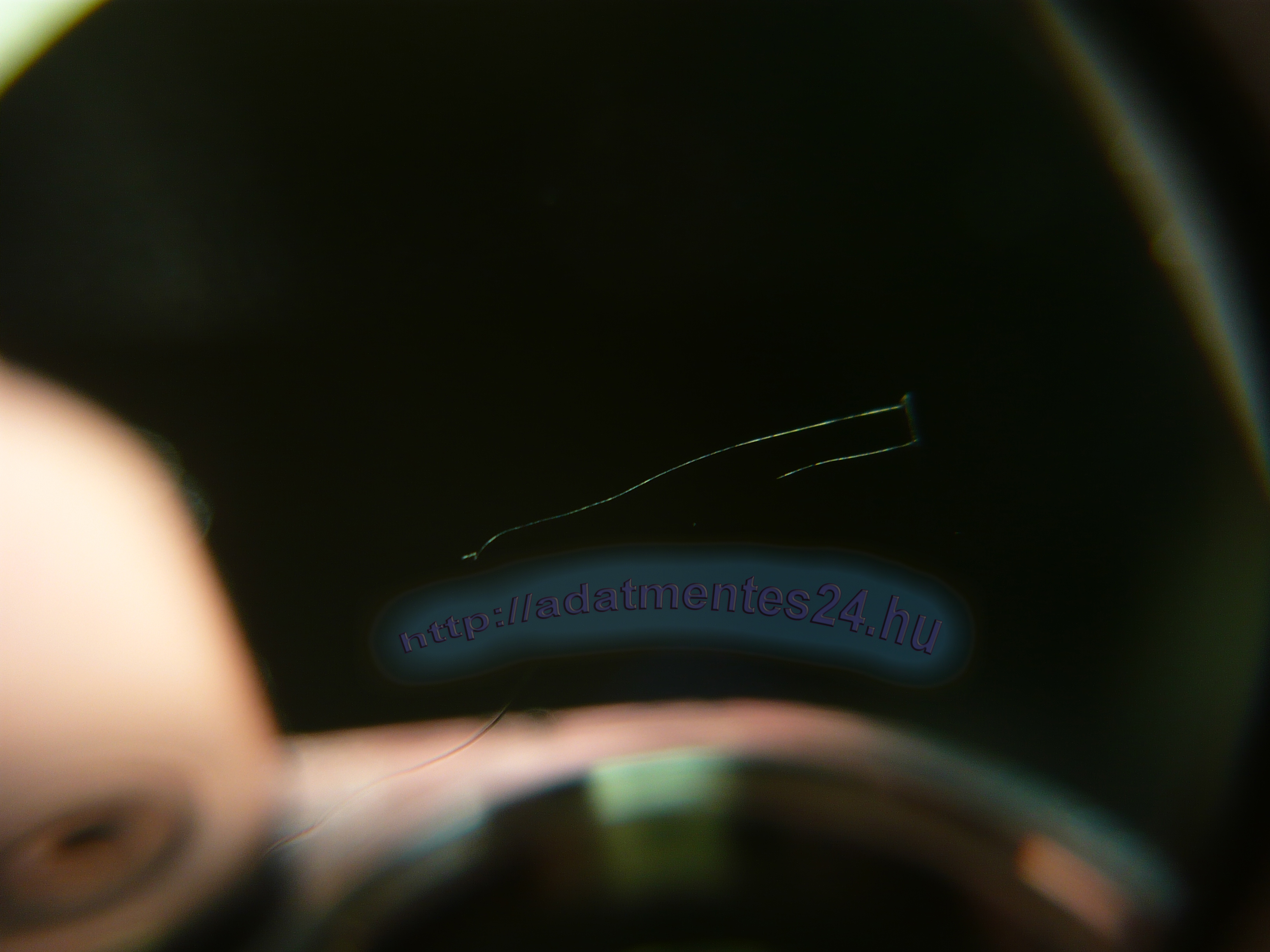

Egy kis ütődés nyom a lemez felületén, egy kis por és egy kis pamut szál, ahogy kell! :-)
Meg kell adni a módját, csak a zsíroskenyér hiányzik már...

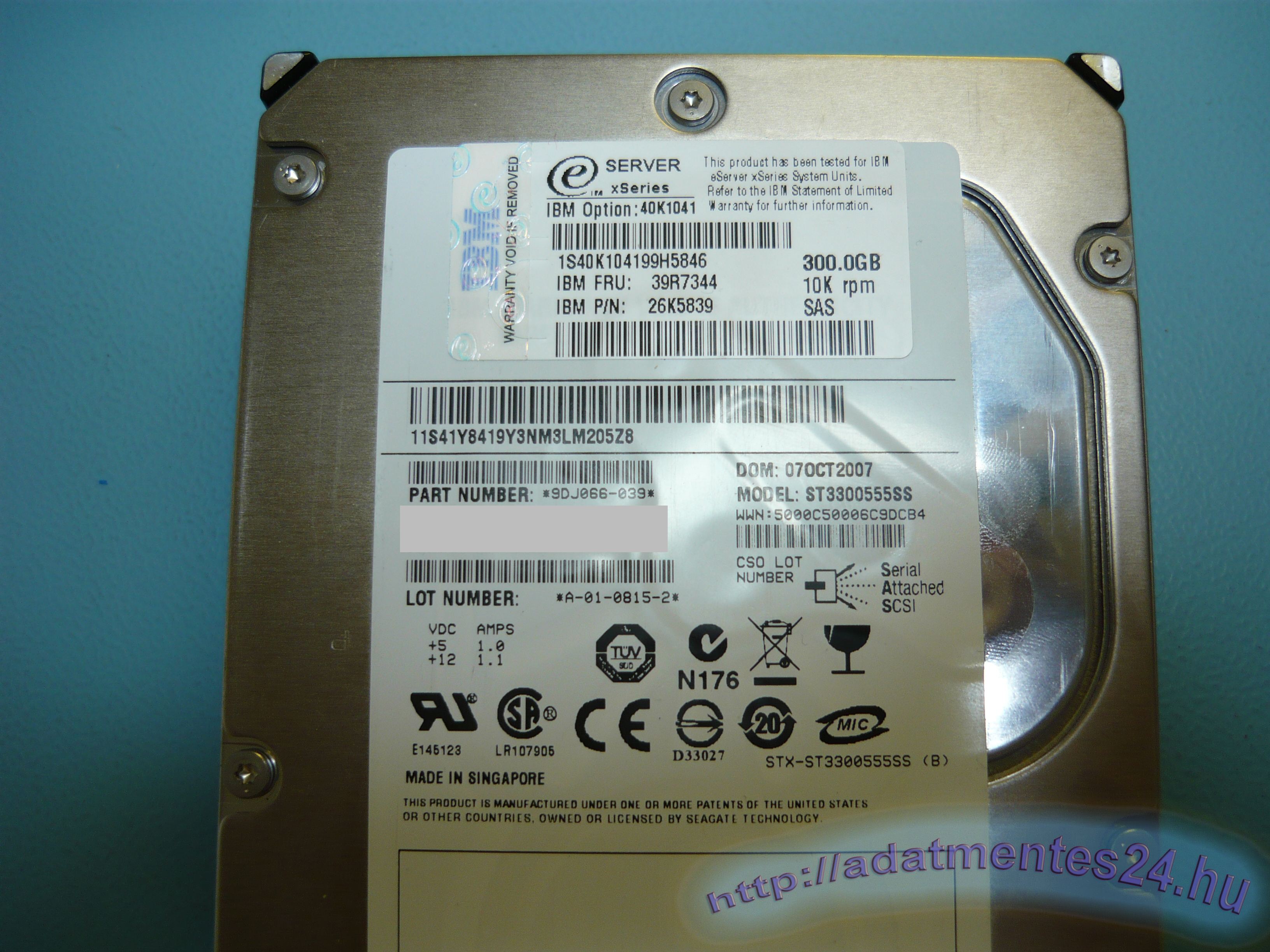

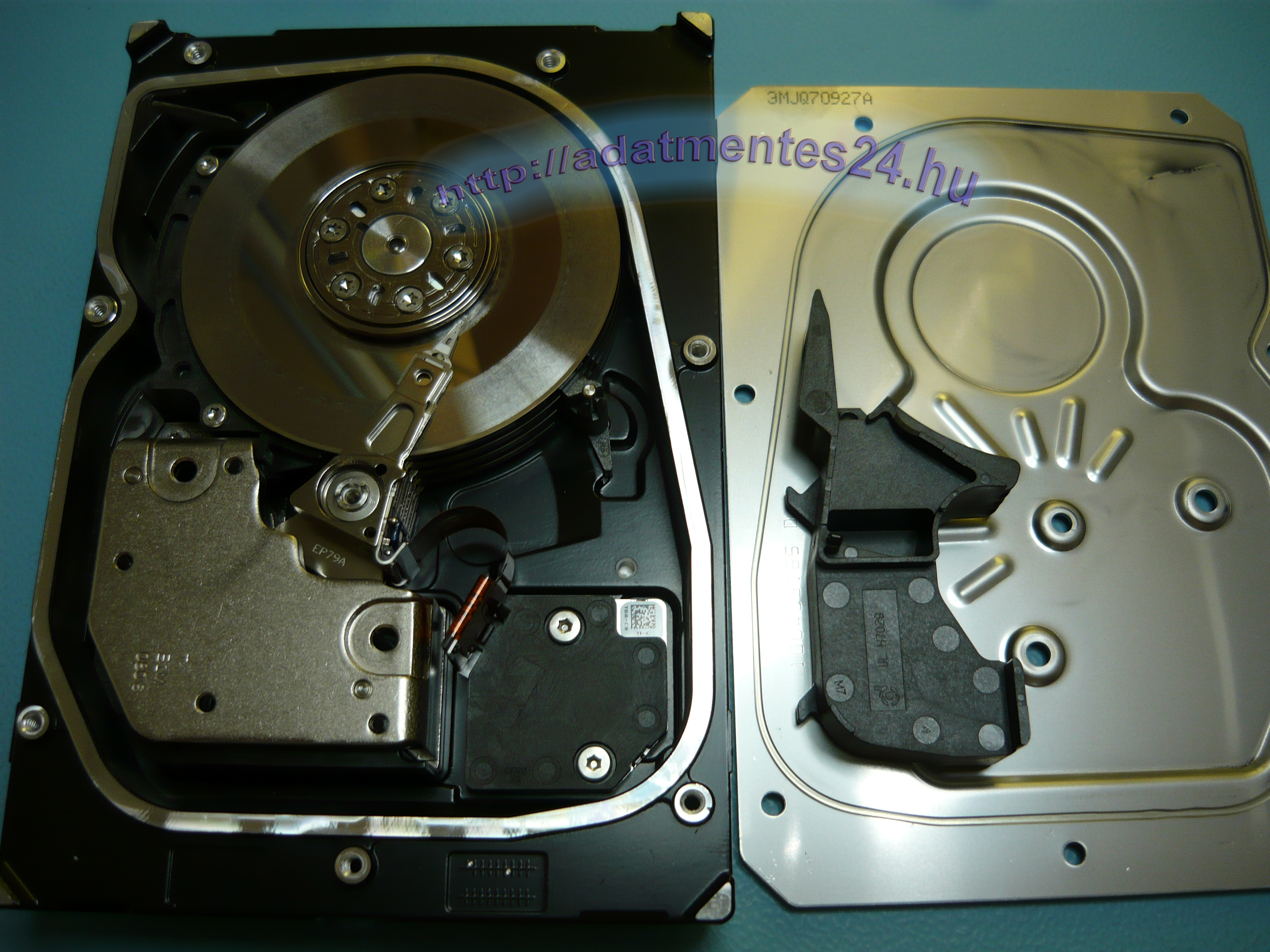

Itt látható egy IBM (E)server álnéven eladott Seagate által elkövetett "kitűnő" minőségű SAS hdd. ...csak éppen ez a HDD nem olvasta azt a könyvet, amit a Seagate kiadott belső használatra a quality controll részlegének....
Ugyanis egy rosszabb pillanatában elvesztette a fejét.
A hotswap rack-ból kiszerelve a hőmérséklet csökkenésének hatására itt is lecsapódnak az adatok por formájában....
(A filter peremén láthatjuk az összegyűlt adathordozó réteg porát.)
Itt a tele filter maga, benne az adatok kb 65%-70%-ával. A mechanikát láthatjuk egy nagyon jó szögből. A maradék adatpor a mechanika területén.
